Quando a caixa de carregamento é impactada: O design da estrutura resistente a impactos IK10 da caixa de carregamento EV de aço inoxidável personalizada

I. As pilhas de carregamento público podem atualmente sofrer mais danos fatais devido a impactos do que por ferrugem devido à chuva

Na operação e manutenção diária de estações de carregamento públicas, a taxa de danos na caixa muitas vezes excede as expectativas:

• Quando um motorista novato arranha levemente a pilha de carga durante a marcha-atrás, a caixa de ferro comum fica diretamente amassada e deformada e o painel da porta não consegue fechar normalmente.
• Quando não supervisionado à noite, o corpo da caixa é danificado por chutes humanos, marteladas ou mesmo arrombamento de fechaduras, expondo e danificando os módulos internos.
• A caixa de distribuição da pilha de carga externa foi atingida pela queda de galhos, granizo ou pedras voadoras de construção, e o corpo da caixa de paredes finas foi instantaneamente perfurado.

      Estes cenários apontam para o mesmo indicador central: a capacidade de resistir a choques mecânicos externos. Ao contrário das pilhas de carregamento domésticas que ficam penduradas com segurança em garagens privadas, as caixas de carregamento públicas devem enfrentar os problemas que encontram em ambientes externos. Porém, atualmente, um grande número de caixas de carregamento no mercado ainda utilizam placas finas de 1,0 mm ou mesmo 0,8 mm, que atendem apenas aos requisitos básicos de proteção e estão longe de atingir a resistência mecânica necessária em ambientes públicos.

II. Interpretação do nível IK: O que é IK10? Quão poderoso é isso?

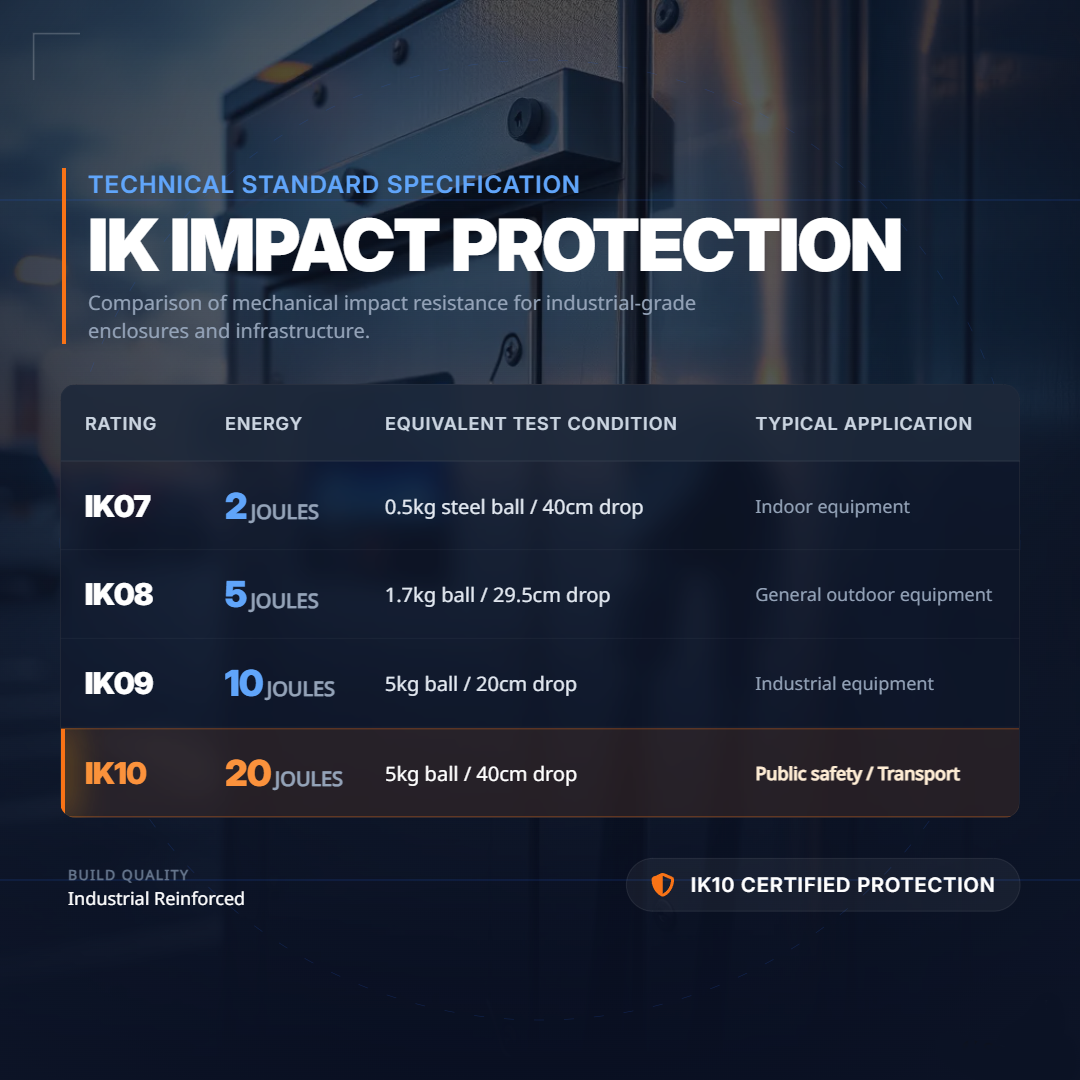

O grau IK é o nível de proteção dos gabinetes contra choques mecânicos externos conforme definido pela norma IEC 62262, variando de IK00 (sem proteção) a IK10 (proteção máxima), com um total de 11 níveis. Para instalações de carregamento público, o IK10 é reconhecido como a mais alta referência de segurança do setor.

A caixa de carregamento EV de aço inoxidável da Ouyue Electric foi projetada com IK10 como alvo de referência desde o início, garantindo que a estrutura da caixa permaneça intacta e o módulo de carregamento interno seja seguro e livre de preocupações sob a grande maioria de impactos acidentais e intencionais.

III. O segredo por trás do Ouyue Electric IK10

1. Alcançar o IK10 está longe de ser tão simples como “engrossar a folha”.

Ouyue Electric constrói um sistema resistente a impactos a partir de duas dimensões: seleção de material e processo de soldagem304 placas de aço inoxidável a partir de 1,5 mm.

A resistência ao impacto das caixas de distribuição de aço inoxidável vem primeiro do próprio material. O limite de escoamento do aço inoxidável 304 é ≥205MPa, que é mais de 1,5 vezes maior que o das placas de aço laminadas a frio comuns. Oferecemos seleção diferenciada de materiais com base em diferentes ambientes de instalação.

Espessura da folha	Modelo aplicável	Alvo resistente a choques
1,5 mm	Versão padrão	Proteção básica para IK09
2,0 mm	Versão aprimorada	Área central IK10
2,5 mm	Edição de ambiente extremo	Redundância de segurança IK10+

2.A qualidade da soldagem da caixa determina diretamente o desempenho geral da resistência ao impacto.

Ouyue Electric usa uma estação de trabalho de soldagem robótica para realizar soldagem completa nos quatro cantos da caixa principal.

• Ao contrário da soldagem a ponto manual tradicional (onde apenas alguns pontos são submetidos à força), a pistola de soldagem robótica se move a uma velocidade constante ao longo da costura e a profundidade de penetração é controlada uniformemente em 70% a 80% da espessura da placa.
• A costura de solda passa por tratamento de decapagem e passivação, garantindo resistência e resistência à corrosão simultaneamente.
• Para os quatro cantos da moldura da porta que sofrem impacto com mais frequência, placas de suporte de canto adicionais são soldadas para formar uma estrutura triangular estável.

4. Do design à prototipagem: forneça um estojo de carregamento em aço inoxidável que possa suportar impactos em 7 dias

Esteja você fornecendo instalações de carregamento para áreas de serviço de rodovias, vagas de estacionamento em estradas urbanas ou garagens subterrâneas de shopping centers, a Ouyue Electric pode personalizar soluções estruturais com base em seus requisitos específicos para níveis de IK.

Prometemos que o produto acabado pode ser feito em apenas 7 dias após a confirmação dos desenhos do produto. Bem-vindo ao enviar suas fotos da cena de instalação, nível de proteção esperado e requisitos de tamanho da caixa.

Nossos engenheiros fornecerão uma solução técnica completa, incluindo o layout das nervuras de reforço, seleção de dobradiças e sugestões de tratamento de superfície. Mantenha a sua caixa de carregamento resistente como sempre, mesmo nos ambientes públicos mais adversos.
