Como as caixas de distribuição metálicas externas podem manter uma operação confiável nas altas temperaturas do verão?

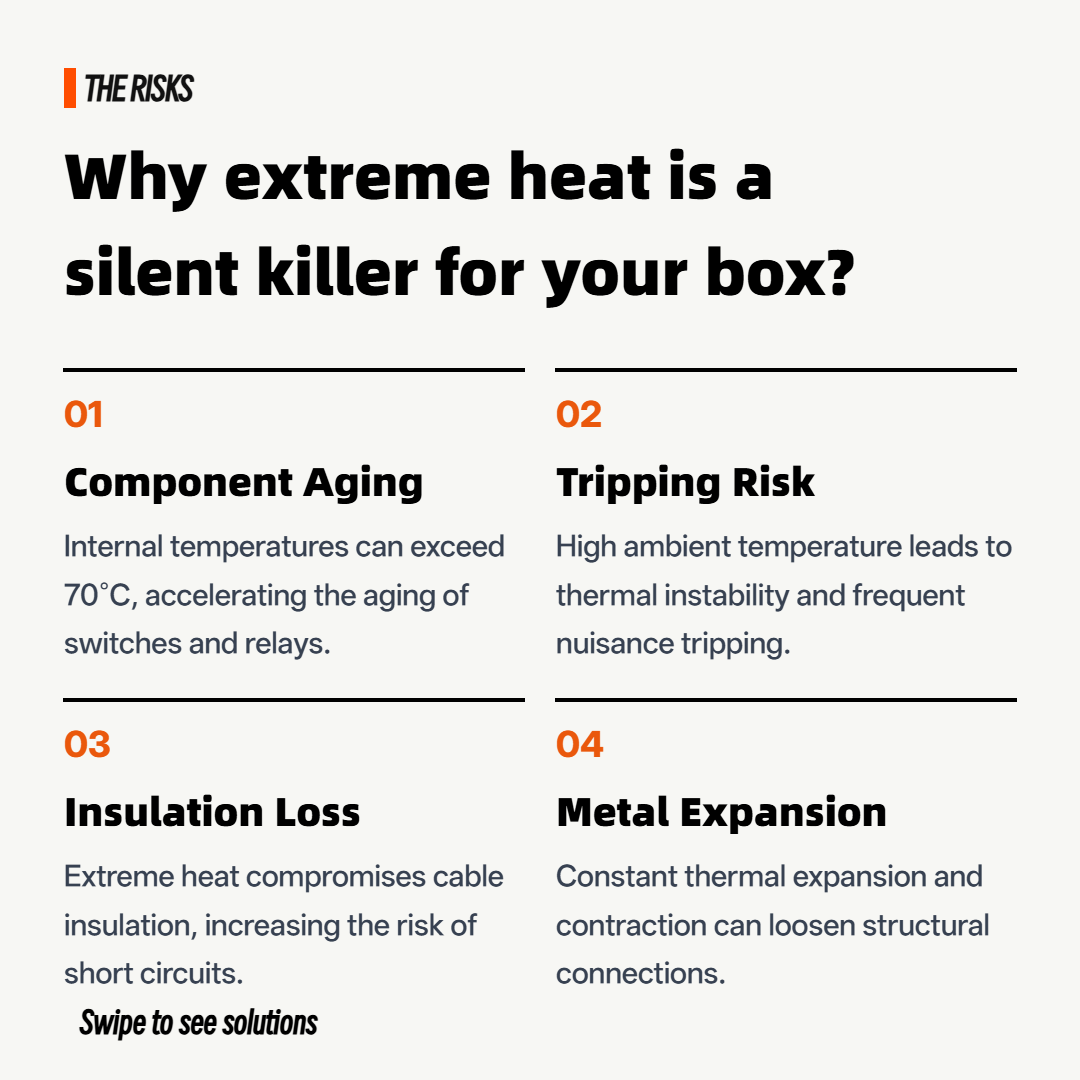

Os principais perigos da alta temperatura para caixas de distribuição metálicas

À medida que o verão se aproxima, as altas temperaturas contínuas e a luz solar intensa representam uma possibilidade de danos aos equipamentos elétricos externos.Caixas de distribuição metálicas, quando expostos à luz solar intensa por um longo período, podem ter uma temperatura interna muito superior à temperatura ambiente, o que por sua vez pode causar mau funcionamento dos disjuntores, acelerar o envelhecimento dos componentes eletrônicos, reduzir o desempenho do isolamento e até causar incêndios.

Então, como podemos lidar eficazmente com altas temperaturas e luz solar intensa para garantir a operação segura e confiável das caixas de distribuição no calor sufocante? Este artigo fornece interpretações profissionais sob as perspectivas da análise de fontes de calor, soluções de dissipação de calor, projeto estrutural e seleção de materiais.

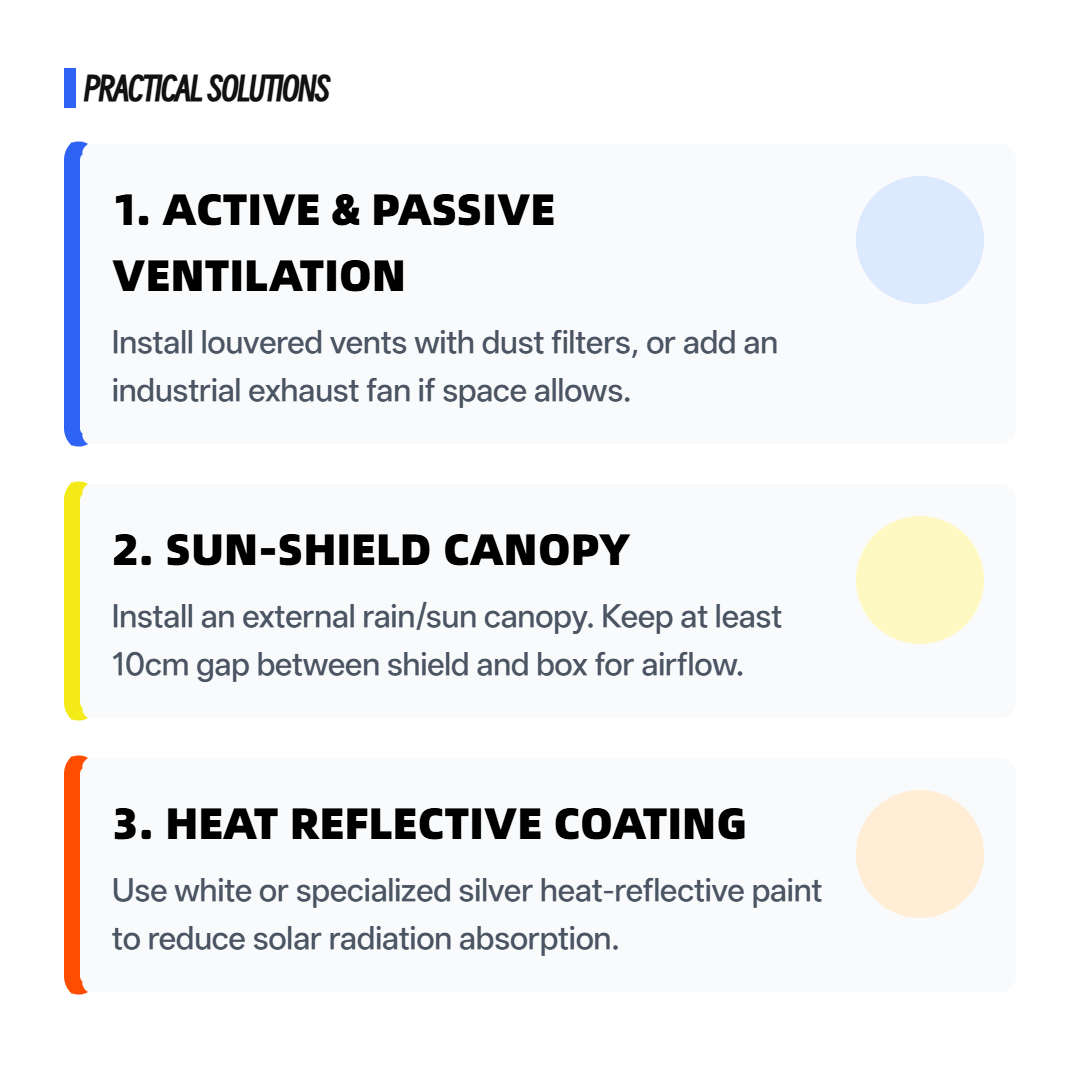

Solução de dissipação de calor em caixa de distribuição: uma combinação de passivo e ativo

1. Dissipação de calor por convecção natural (passiva)

• Design de abertura de ventilação: As entradas de ar são colocadas na parte inferior da caixa e as saídas de ar na parte superior ou em ambos os lados. O ar quente sobe formando um “efeito chaminé”. Recomenda-se que a proporção da área de entrada e saída de ar não seja inferior a 1:1,2, e devem ser dispostas de forma escalonada para evitar a entrada de água da chuva.
• Persianas: Todas as aberturas de ventilação estão equipadas com persianas à prova de chuva para equilibrar a dissipação de calor e a proteção.
• Isolamento superior de camada dupla: adota uma estrutura de camada dupla de uma tampa superior externa e uma placa de isolamento interna, com uma folga de 10-15 mm no meio, o que pode prevenir eficazmente a luz solar direta e a condução de calor.

2. Dissipação forçada de calor (ativa)

Quando o calor gerado pelos equipamentos dentro da caixa for alto (como conversores de frequência, módulos de carga, fontes chaveadas de grande capacidade), ou em áreas com temperaturas extremamente altas no verão, o resfriamento ativo deve ser adotado.

• Ventilador de fluxo axial: Instale um ventilador com uma malha protetora na parte superior ou lateral da caixa e combine-o com um interruptor de controle de temperatura (defina a temperatura de inicialização como 40 ℃) para obter ventilação conforme necessário. O volume de ar recomendado é ≥100CFM e o grau de proteção é IP54 ou superior.
• Trocador de calor: Para caixas externas com altos requisitos de vedação (como estações base de comunicação), trocadores de calor do tipo placa ou núcleo podem ser usados ​​para transferir calor interno para o exterior sem introduzir poeira e umidade.
• Ar condicionado industrial: Quando a temperatura interna precisa ser controlada de forma estável abaixo de 35°C e há necessidade de anticondensação, um pequeno ar condicionado de gabinete (com capacidade de resfriamento de 300-2000W) pode ser configurado.

3. Projeto estrutural e otimização da seleção de materiais

Cor e revestimento da caixa

1. Seleção de cores: As cores claras (como o cinza claro RAL 7035, o branco sinal RAL 9003) absorvem aproximadamente 30-40% menos radiação solar do que as cores escuras. Recomenda-se dar prioridade às cores claras quando exposto ao sol por muito tempo ao ar livre.
2. Revestimento de isolamento térmico: Pode ser selecionado um revestimento de dissipação de calor com microesferas cerâmicas ocas adicionadas ou uma camada de isolamento de espuma de poliuretano (10-20 mm de espessura), o que reduz significativamente a condução de calor da superfície da caixa para o interior.

Pára-sol e métodos de instalação

1. Instale um guarda-sol: Instale uma placa de alumínio independente ou um guarda-sol de plástico cerca de 50-100 mm acima da caixa para evitar que a luz solar direta incida sobre a parte superior da caixa. Mantenha o ar circulando entre o guarda-sol e a parte superior da caixa.
2. Orientação de instalação: Quando as condições permitirem, coloque a caixa de distribuição voltada para norte ou nordeste para minimizar a luz solar direta à tarde.
3. Instalação elevada: Pelo menos 0,5 metros acima do solo para evitar a influência do calor radiante da superfície e do acúmulo de água.

Layout interno e gerenciamento de calor

1. Isolamento da fonte de calor: Coloque os componentes com alta geração de calor (como transformadores e módulos de carregamento) próximos às saídas de ventilação ou em compartimentos separados.
2. Deixe a bandeja de cabos vazia: Mantenha o espaço interno desobstruído para evitar que o acúmulo de cabos dificulte o fluxo de ar.
3. Instalação de placas de dissipação de calor: Aplique graxa térmica na parte traseira dos componentes de alta potência e fixe-os em uma placa de base de dissipação de calor de alumínio para conduzir o calor para o invólucro metálico da caixa.

 Casos reais de medição e sugestões de seleção

A Ouyue Electric certa vez forneceu caixas de distribuição externas para uma estação de carregamento de ônibus em uma cidade costeira do sul. Os dados medidos no verão mostraram que:

• Temperatura ambiente: 38 ℃ (14h)
• Cor da caixa: RAL 7035 cinza claro
• Estrutura: Tampa superior de camada dupla + ventilação com veneziana dupla face + área de ventilação de 80 mm²
• Equipamento interno: 1 disjuntor em caixa moldada 63A, 2 protetores contra surtos, 1 medidor de energia elétrica
• Os resultados reais da medição mostram que a temperatura mais alta dentro da caixa é de 52°C, que é 11°C mais baixa do que a da caixa cinza escuro de camada única. Todos os equipamentos estão operando normalmente sem nenhum fenômeno de disparo térmico.

Sugestão de seleção

Para caixas de distribuição externas em geral: Prefere-se a utilização de pulverização de cor clara e convecção natural em ambos os lados, o que não acarreta custos adicionais.

Nas regiões do sul com alta temperatura e umidade no verão: Recomenda-se adicionar ventiladores de fluxo axial com temperatura controlada ou escolher tetos de dupla camada.

Para cenários de geração de calor de alta densidade, como correspondência de pilha de carga e gabinetes de conversão de frequência: Configure trocadores de calor ou condicionadores de ar de gabinete e calcule simultaneamente os requisitos de geração e dissipação de calor.

Pontos-chave da manutenção diária

1. Verifique todos os meses se as aberturas de ventilação estão bloqueadas por poeira ou teias de aranha e limpe as redes à prova de insetos.
2. Teste se o interruptor de controle de temperatura e o ventilador estão funcionando normalmente a cada trimestre.
3. Verifique o estado de envelhecimento da tira de vedação e substitua a tira de borracha endurecida a tempo.
