Caixa de distribuição de carregamento de veículos elétricos externa à prova de chuva personalizada: 16 tamanhos estão disponíveis, fornecendo soluções flexíveis para combinar pilhas de carregamento

2026-04-22 0 Deixe-me uma mensagem

Como projetar uma caixa de distribuição para pilha de carregamento de veículos elétricos ao ar livre？

Com a implantação acelerada de instalações de carregamento de veículos eléctricos em todo o mundo, a procura de caixas de distribuição exteriores para apoiar pilhas de carregamento está a aumentar continuamente. Ao contrário das caixas de distribuição internas, as caixas de distribuição externas para carregamento de pilhas precisam atender a vários requisitos, como proteção contra chuva, poeira, dissipação de calor, observação e proteção de segurança.

De acordo com os cenários reais de aplicação dos clientes coreanos, a Ouyue Electric Co., Ltd. da China desenvolveu uma série personalizada de caixas de distribuição de carregamento de veículos elétricos à prova de chuva ao ar livre, que inclui 16 tamanhos diferentes e pode ser adaptada para carregar pilhas de diferentes potências e configurações. A seguir está uma introdução a um dos tamanhos típicos.

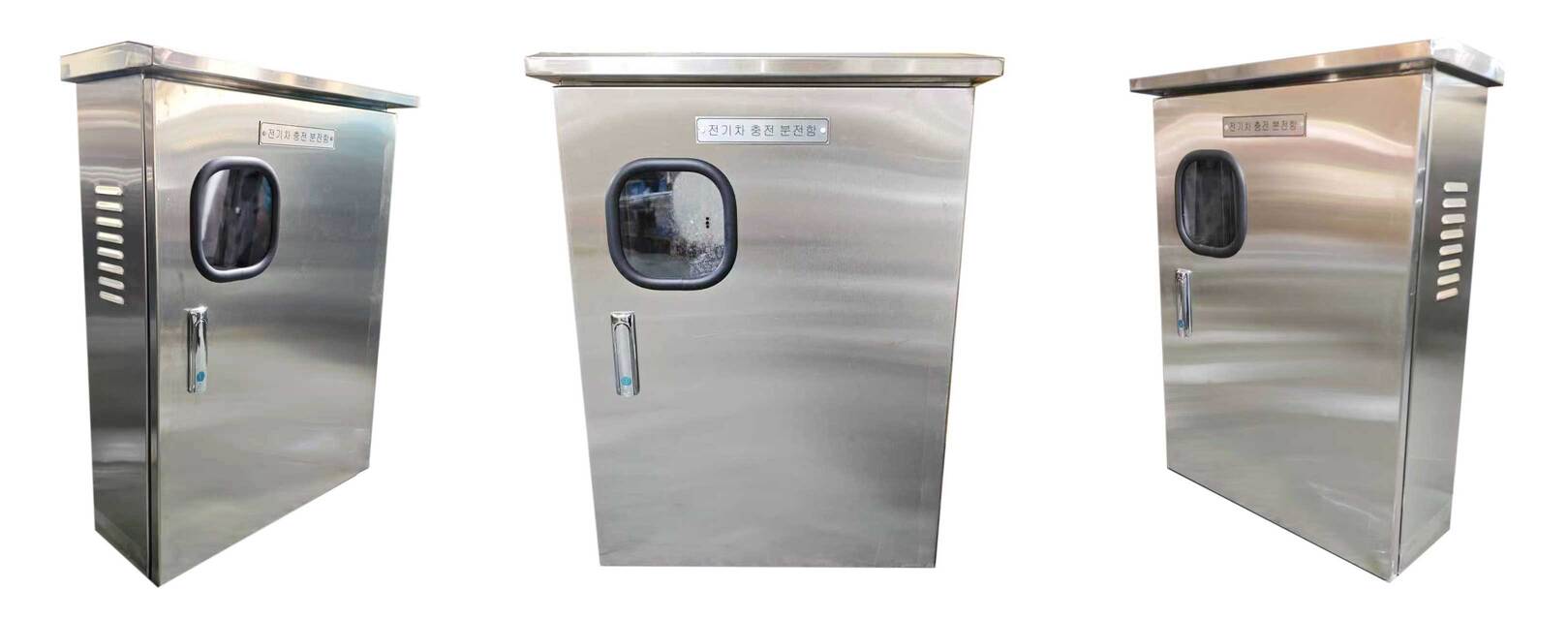

Principais características estruturais

Posição dos componentes	Descrição do projeto	Função de função
Parte superior da caixa	Design de beiral à prova de chuva, beiral de extensão frontal com borda gotejante	Evite que a água da chuva se infiltre na costura da porta e proteja os componentes elétricos internos
Frente da caixa	Equipado com trava plana (Série impermeável AB), trave o corpo nivelado com a placa da porta	Anti-roubo e anti-alavanca, com fita de vedação para melhorar o nível de impermeabilidade
Frente da caixa	Placa de identificação personalizada com o conteúdo da "Caixa de Carregamento e Distribuição de Veículos Elétricos"	A identificação do produto é clara, fácil de identificar e manter no local
Frente da caixa	Janela de observação de vidro quadrado, vidro duplo temperado	Observe o status dos indicadores internos, displays ou componentes eletrônicos sem abrir a porta
Ambos os lados da caixa	Ventilação tipo veneziana	Forme um canal de dissipação de calor por convecção, reduza a temperatura na caixa
Parte inferior da caixa	Reserve buracos abertos para carregar a interface da pilha	É conveniente introduzir e conduzir a linha de energia e a linha de sinal da pilha de carregamento, e é selada e à prova d'água

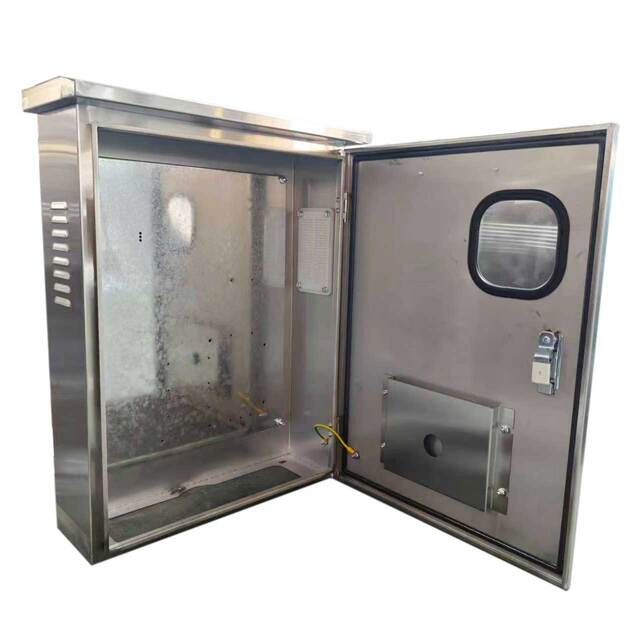

Layout interno: local de instalação reservado

De acordo com a necessidade do cliente, a caixa de distribuição foi pré-planejada e reservou a posição de instalação dos diversos componentes elétricos exigidos pela pilha de carga do veículo elétrico. Os usuários podem instalar os seguintes componentes de acordo com a configuração real:

Interruptor principal de entrada (caixa plásticadisjuntor) posição de instalação, com trilho-guia DIN padrão
Suporte fixo especial para módulo de carregamento
Posição de montagem do contator CA e do medidor inteligente (trilho de suporte ou fixação da placa inferior)
Bit de instalação do protetor contra surtos (SPD, proteção contra raios Tipo 2)
Barra de cobre aterrada e barra terminal zero
Bits de reserva para alimentação auxiliar e unidade de comunicação PLC

Nota: O interior da caixa adota um design de partição modular e cada área é separada por uma ranhura de fiação, de modo que o caminho da linha seja desobstruído, o que é conveniente para fiação no local e manutenção posterior. Todas as posições reservadas são planejadas de acordo com os requisitos padrão de espaçamento elétrico e dissipação de calor para garantir a operação segura após a instalação dos componentes.

Cenário de aplicação de caixa de distribuição e carregamento de veículos elétricos à prova de chuva ao ar livre

Esta série de caixa de distribuição é amplamente utilizada para:

Garagem subterrânea e pilha de carregamento terrestre em área residencial
Estações de carregamento públicas, pilhas de carregamento em áreas de serviço de alta velocidade
Shopping centers, instalações de cobrança de estacionamento de prédios de escritórios
Pilha de carregamento especial para rodoviária e parque logístico

Vantagens de serviço personalizado de fábrica de origem Ou Yue

Dezesseis tamanhos de correspondência flexível: o mesmo estilo de aparência, volume diferente, adapta-se ao cenário diversificado, desde o enchimento lento doméstico até a pilha pública de enchimento rápido.
Personalização de todo o processo: desde o tamanho da caixa, layout interno reservado até a cor, o conteúdo da placa de identificação pode ser personalizado sob demanda.
Prova rápida: o prazo de entrega da amostra é de 5 a 7 dias úteis, auxiliando clientes estrangeiros na confirmação remota de desenhos.
Entrega em lote: A capacidade de entrega é suficiente para atender a todos os tipos de necessidades de compras em grande escala.

lectric Co., Ltd. concentra-se nofabricação de caixas elétricas metálicas há mais de dez anos,e acumulou uma rica experiência de personalização na área de caixas de distribuição e carregamento de veículos elétricos. A empresa está equipada com corte a laser, dobra CNC, pulverização automática e linhas de montagem para apoiar todo o processo de produção, desde os desenhos até os produtos acabados.

Com soluções técnicas profissionais e qualidade de entrega confiável, a Ouyue Electric fornece proteção estável e de longo prazo para suas instalações de carregamento.Bem-vindo a consultar e comprar.
