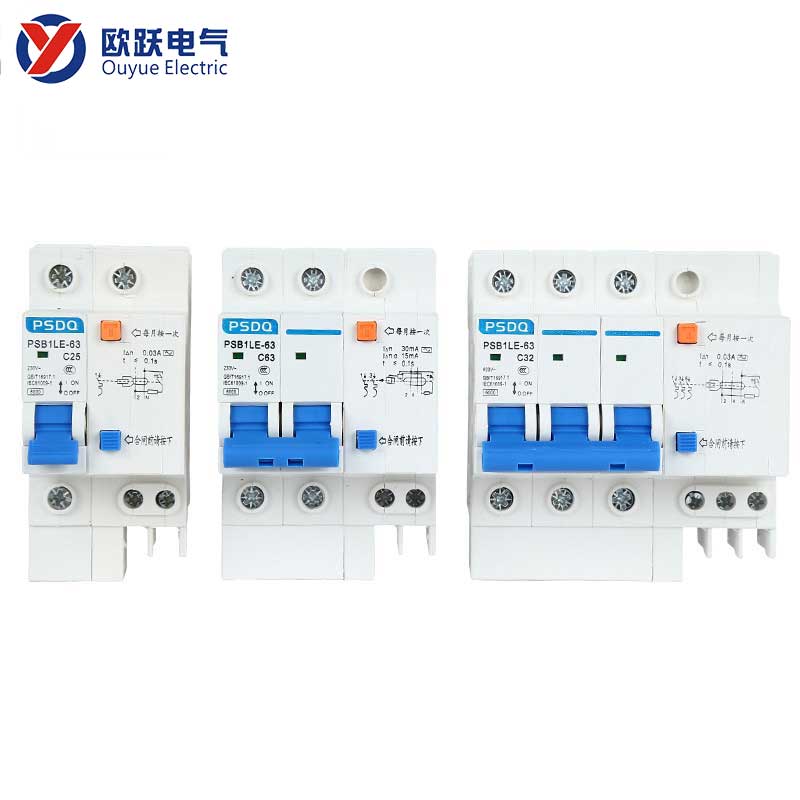

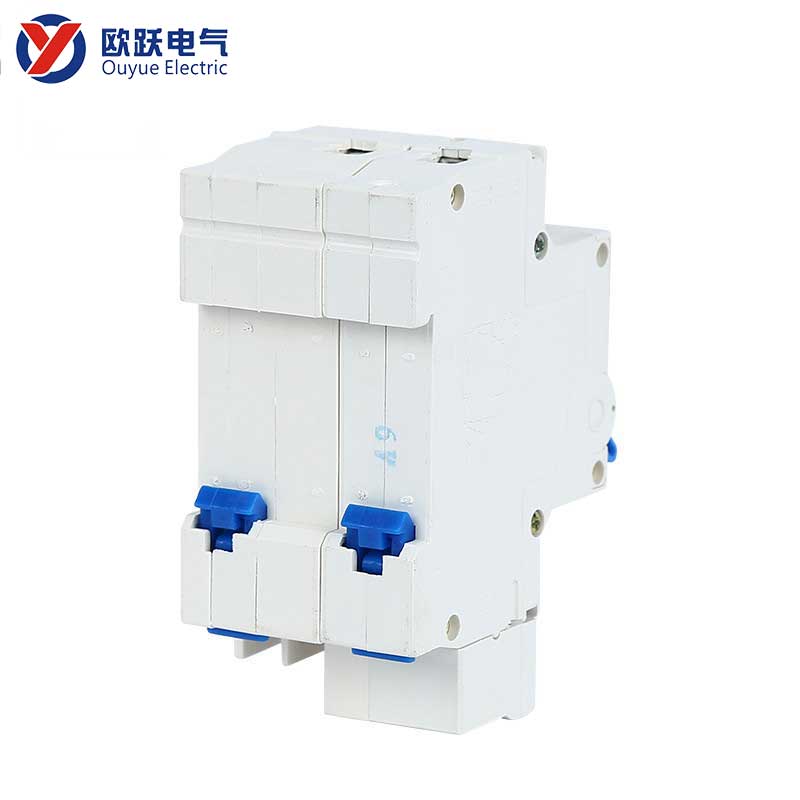

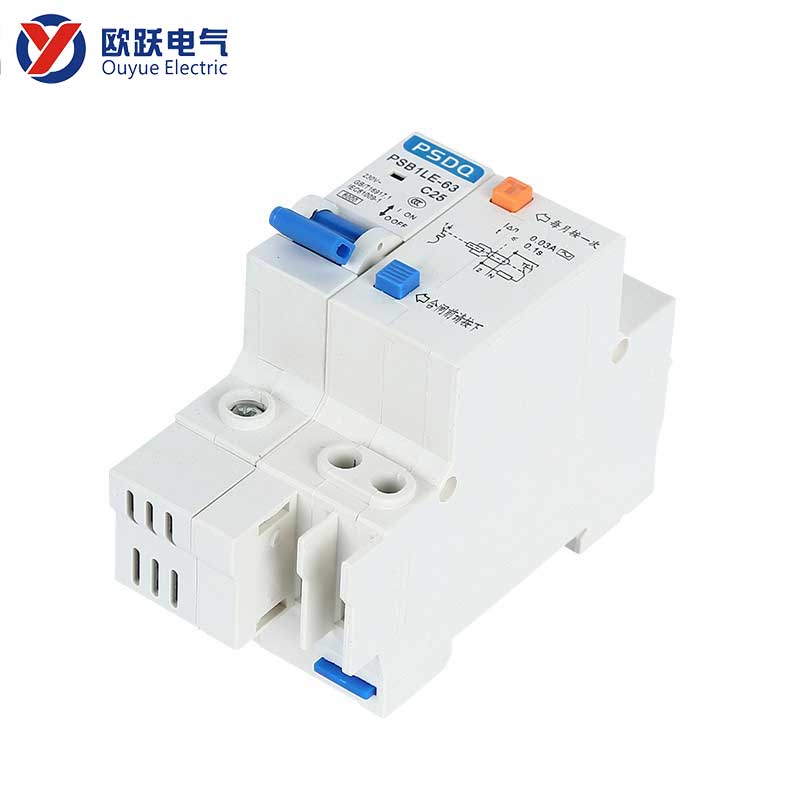

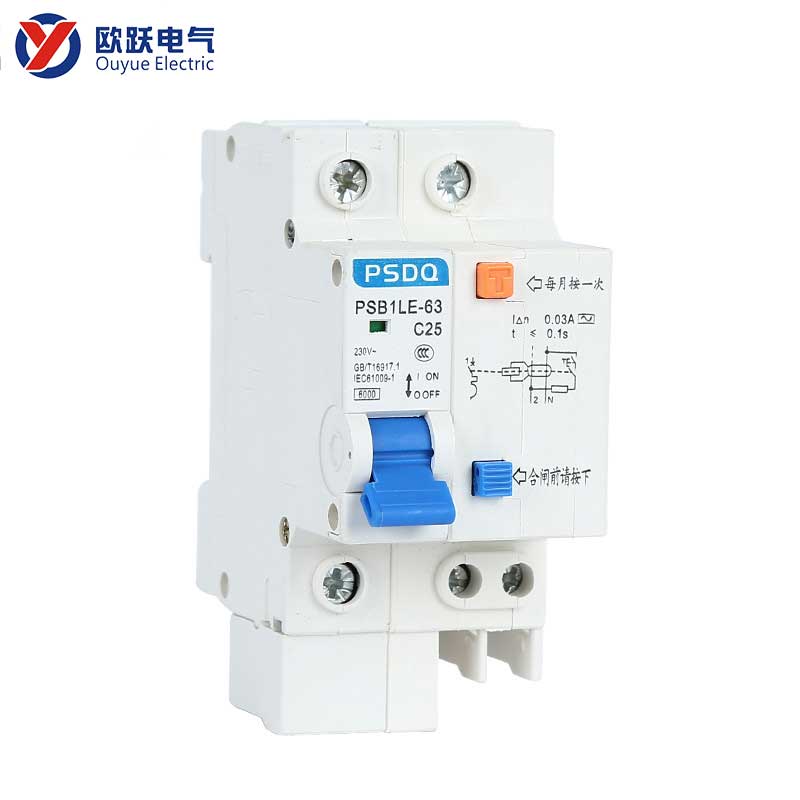

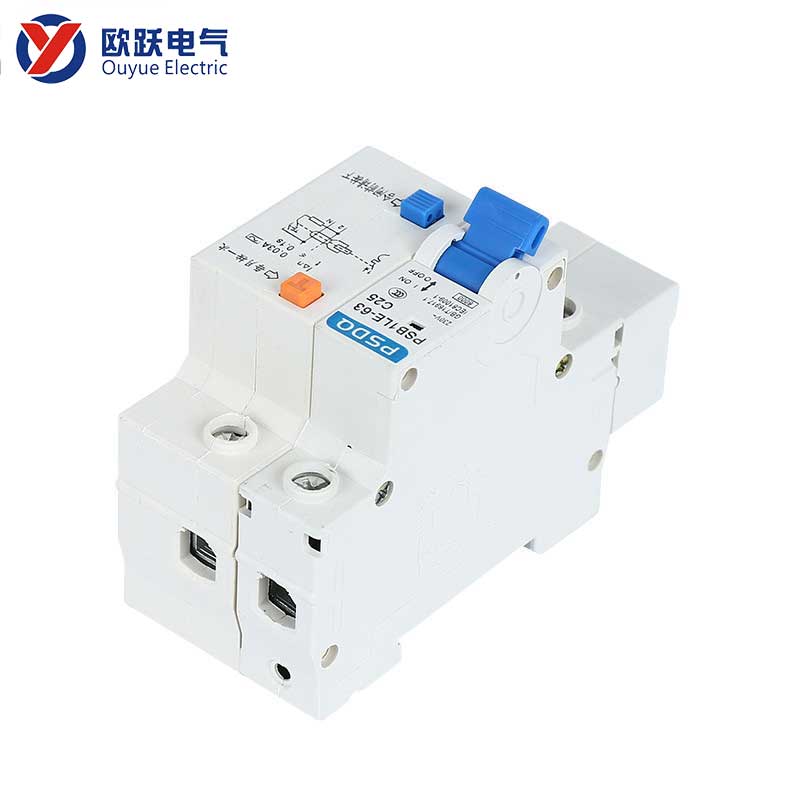

Disjuntor de pequeno vazamento 63A 1P+N

Introdução do produto

• Diante da crescente demanda por eletricidade monofásica de alta potência em ambientes residenciais, comerciais e outros modernos, os esquemas tradicionais de proteção de circuitos geralmente exigem a ocupação de dois módulos de espaço (disjuntor 1P + acessório de vazamento ou disjuntor de vazamento 2P), o que pode facilmente causar dificuldades de layout na caixa de distribuição.
• O disjuntor de pequeno vazamento 63A 1P+N integra de forma inovadora funções de proteção contra sobrecarga, curto-circuito e vazamento de alta sensibilidade em uma largura de apenas um módulo padrão (18 mm) e pode interromper simultaneamente a linha de fase (L) e a linha neutra (N). Ele pode fornecer proteção de segurança completa para circuitos monofásicos de alta corrente.

Especificação do produto

Item de parâmetro	Descrição da especificação
Modelo do produto	Disjuntor de pequeno vazamento 63A 1P+N
Número polar	1P+N
Corrente nominal	63A
Corrente operacional de fuga nominal	30mA
Tensão nominal	230 Vca 50/60 Hz
Recurso de disparo	Tipo C
Método de instalação	Montagem em trilho DIN padrão de 35 mm
Certificado	CE

Perguntas e respostas

P:Quais são as diferenças de proteção entre os disjuntores de fuga 1P+N e 2P?

UM:É completamente equivalente nas funções de proteção contra sobrecarga, curto-circuito e vazamento no núcleo do circuito. A principal diferença está na estrutura física: 1P+N adota um design compacto de modo único, enquanto 2P possui largura de modo duplo. Ambos podem desconectar simultaneamente a linha L e a linha N.

P:Como a linha neutra (N) é protegida neste modelo?

UM:O pólo N deste tipo de disjuntor de pequenas fugas 63A 1P+N, apenas liga e desliga de forma síncrona com a linha de fase, proporcionando função de isolamento. No entanto, geralmente não possui um desarme magnético de proteção contra sobrecarga independente (ou seja, a sobrecarga de N pólos não causa desarme por si só). Sua característica é fornecer proteção completa contra vazamentos e isolamento bipolar seguro.
