Com o aquecimento da infraestrutura global, como poderão os padrões de distribuição de energia para os canteiros de obras acompanhar? Ouyue Electric lançou uma caixa externa de porta dupla esquerda e direita de aço inoxidável de alta proteção

I. Por que a caixa de distribuição nos canteiros de obras deve ser laranja?

Nos canteiros de obras, a marcante cor laranja nunca é apenas uma boa aparência - é um sinal de segurança. Os padrões de segurança para locais de construção em vários países geralmente exigem que os equipamentos de distribuição de energia temporária utilizem cores de advertência altamente reconhecíveis, permitindo que os operadores e motoristas mecânicos identifiquem rapidamente a localização da fonte de energia em ambientes complexos, ao mesmo tempo que alertam os não profissionais para se manterem afastados.

EsseCaixa externa de aço inoxidável com porta dupla esquerda e direita com portas esquerda e direitaespecialmente projetado para canteiros de obras, é revestido com tinta industrial externa laranja e possui três funções práticas: Primeiro, possui alto reconhecimento e atende aos padrões de cores para avisos de segurança em canteiros de obras; Em segundo lugar, o revestimento em pó de poliéster para uso externo é resistente ao envelhecimento ultravioleta e não desbota nem pulveriza após exposição prolongada à luz solar. Em terceiro lugar, o material base é feito de aço inoxidável 304.

Mesmo que o revestimento seja acidentalmente arranhado durante solavancos no canteiro de obras, o material de base em si não enferrujará. Esta é uma vantagem que as caixas tradicionais de ferro revestido a pó não conseguem igualar.

II. Estrutura horizontal de porta dupla: Projetada para cabeamento e manutenção frequentes em canteiros de obras

Ao contrário das caixas de distribuição verticais tradicionais, esta caixa externa de aço inoxidável de porta dupla esquerda e direita com portas esquerda e direita adota uma estrutura de caixa horizontal quadrada. É equipado com uma tampa inclinada à prova de chuva na parte superior, o que pode efetivamente evitar que a água da chuva se acumule na parte superior e escoe para o interior da caixa. O topo inclinado e o corpo principal da caixa são feitos da mesma chapa de aço inoxidável, que é formada por dobragem CNC numa só peça, sem quaisquer costuras de soldadura, eliminando assim o risco de fugas no topo do ponto de vista estrutural.

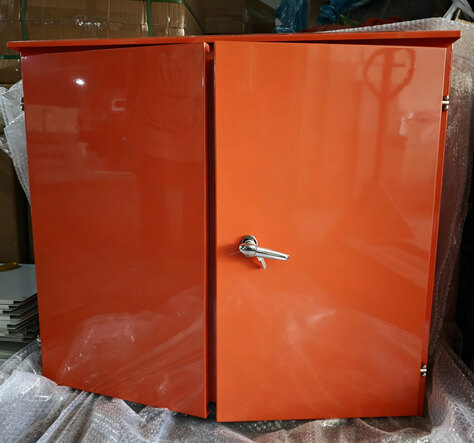

O gabinete apresenta um design de porta dupla com portas esquerda e direita que podem ser abertas independentemente. Isto permite que os eletricistas abram apenas a porta do lado operacional durante a fiação ou realização de manutenção, mantendo o lado oposto fechado para minimizar a entrada de poeira e umidade. A configuração de porta dupla também proporciona maior espaço de trabalho, tornando-o especialmente adequado para projetos de construção que exigem ajustes frequentes nas configurações dos circuitos.

A porta principal à direita é equipada com maçaneta cromada para travamento seguro, evitando acessos não autorizados ou conexões inadequadas. Uma faixa de vedação impermeável contínua é embutida ao longo da borda da porta, feita de material de espuma de células fechadas EPDM que mantém a elasticidade estável durante longos períodos sob temperaturas que variam de -40°C a 120°C, garantindo um desempenho confiável mesmo em ambientes de construção severos expostos ao sol, chuva e flutuações extremas de temperatura, alcançando assim uma classificação geral de proteção IP65. A dobradiça da porta utiliza dobradiças de aço inoxidável, permitindo abertura e fechamento suaves e ao mesmo tempo resistente à ferrugem. Vários orifícios redondos de entrada/saída de cabos estão pré-instalados na parte inferior do gabinete, cada um equipado com ilhós de borracha para proteger o isolamento do cabo contra cortes por bordas de metal, ao mesmo tempo que fornece resistência eficaz contra poeira e água.

III. Detalhes de configuração interna: Uma caixa elétrica de distribuição secundária que atende aos padrões de segurança

Quando as portas duplas são abertas, a configuração elétrica dentro da caixa externa de aço inoxidável de porta dupla esquerda e direita é totalmente exibida. Todas as seleções de componentes e métodos de fiação estão em conformidade com as normas de segurança para uso temporário de eletricidade em canteiros de obras.

Circuito principal: interruptor principal de 400A, pontos de interrupção visíveis garantem segurança de desligamento

Um disjuntor com revestimento plástico transparente é instalado na extremidade esquerda da linha de entrada como chave principal, com corrente nominal de 400A e funções duplas de proteção para sobrecarga e curto-circuito. O design do invólucro transparente permite uma visão direta do status de abertura e fechamento dos contatos internos, alcançando um "ponto de ruptura visível" - antes da manutenção, os eletricistas podem confirmar visualmente que o circuito principal foi completamente desconectado sem depender de luzes indicadoras para julgamento.

Os fios trifásicos amarelo, verde e vermelho, o fio neutro azul e o fio terra de duas cores amarelo-verde estão todos conectados abaixo do interruptor principal. Todos se distinguem pelas cores do padrão nacional e a fiação é organizada e padronizada. Os cabos são organizados e encaminhados através de eletrocalhas para evitar cruzamentos e desordem, reduzindo o risco de curtos-circuitos causados ​​pelo atrito da linha.

Proteção de ramificação: disjuntor acima, dispositivo de corrente residual (RCD) abaixo – cada máquina com seu próprio interruptor e RCD.

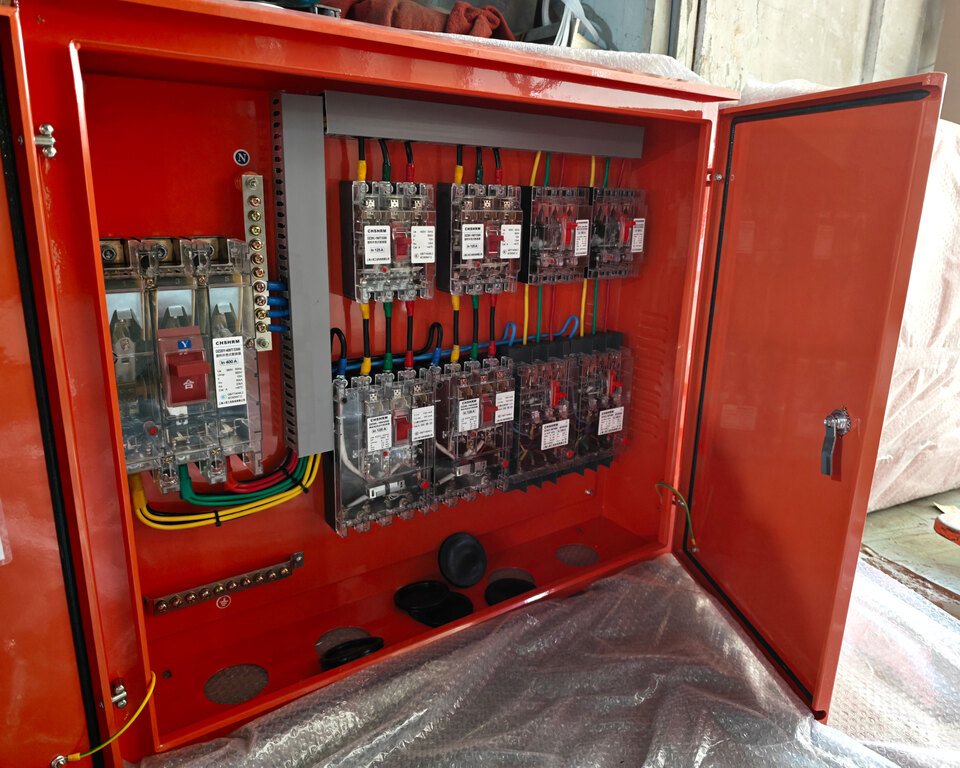

À direita da chave principal, o circuito é dividido em duas fileiras: a fileira superior consiste em disjuntores ramificados, enquanto a fileira inferior contém disjuntores com proteção contra corrente residual (RCDs) integrada, alcançando a configuração padrão de "uma máquina, uma chave, um RCD". Cada dispositivo de construção é conectado de forma independente a um disjuntor e RCD dedicados. Se algum dispositivo sofrer fuga de corrente ou sobrecarga, apenas esse circuito específico desarmará, deixando outros dispositivos inalterados.

O interruptor de ramal é normalmente classificado em 125A, tornando-o adaptável a equipamentos de construção de vários níveis de potência – desde pequenas ferramentas elétricas até soldadores de alta potência e fonte de alimentação de guindaste de torre – permitindo uma configuração flexível. Todos os disjuntores de derivação apresentam invólucros transparentes, permitindo a inspeção visual do status de contato de cada circuito através do painel transparente sem a necessidade de desligamento de energia ou abertura do gabinete durante inspeções de rotina.

Sistema de aterramento: Barra neutra independente e barra de aterramento, sistema trifásico de cinco fios TN-S

A caixa é equipada com barras de fio neutro independentes (barras N) e barras de aterramento (barras PE), que são utilizadas respectivamente para fiação centralizada do fio neutro e do fio terra de proteção. Este projeto garante proteção de aterramento confiável e está em conformidade com o padrão de consumo de energia trifásico de cinco fios TN-S - em todo o sistema, o fio neutro de proteção (PE) e o fio neutro de trabalho (N) são estritamente separados e a caixa do equipamento está sempre em um estado aterrado com segurança.

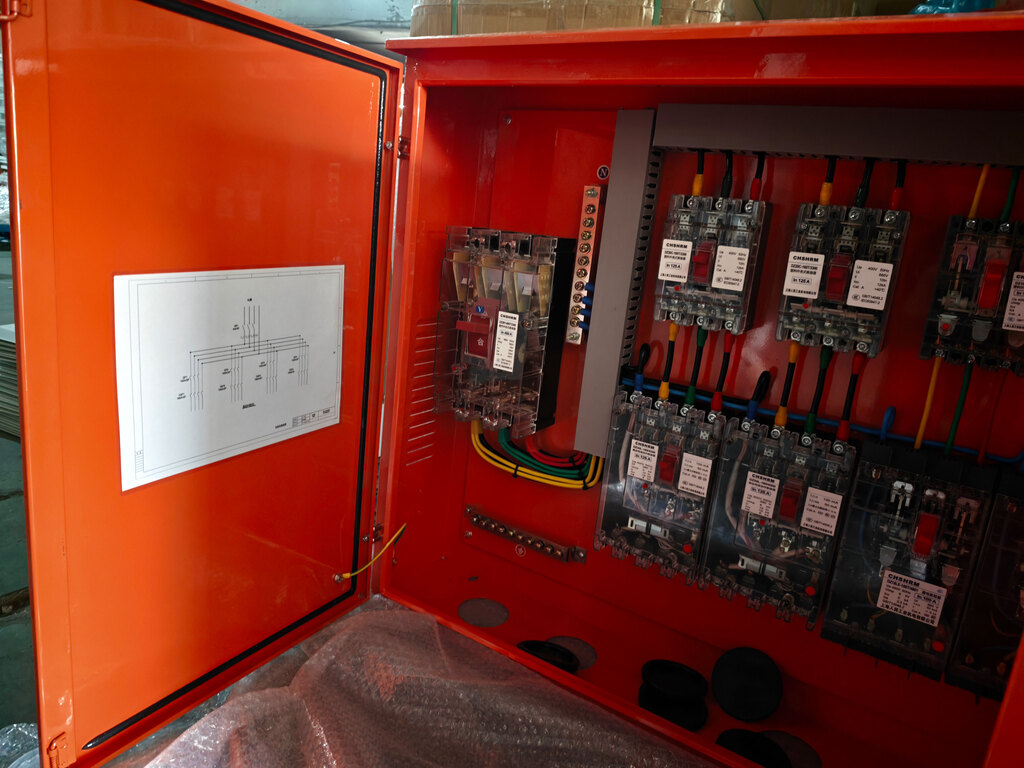

O lado interno da porta da caixa é colado com um diagrama esquemático do sistema elétrico claro, marcando a direção do circuito e a configuração da chave, o que é conveniente para os eletricistas identificarem rapidamente as falhas e também permite que diferentes equipes entendam rapidamente a estrutura do sistema ao trabalhar alternadamente.

Design de dissipação de calor: Os orifícios de dissipação de calor nas placas laterais reduzem o aumento da temperatura operacional

Os painéis laterais da caixa são projetados com vários conjuntos de orifícios de dissipação de calor, formando canais naturais de convecção de ar. Isso pode metabolizar o calor interno durante a operação contínua do equipamento e reduzir a temperatura operacional dos componentes. O interior dos orifícios de dissipação de calor é equipado com redes à prova de insetos para evitar a entrada de insetos e causar curtos-circuitos, ao mesmo tempo que evita a entrada de grande quantidade de poeira de construção.

4. Com a aceleração da construção de infraestrutura global, o desenvolvimento do mercado de caixas de distribuição para canteiros de obras também está acelerando

O lançamento desta caixa externa de aço inoxidável com portas duplas esquerda e direita coincide com uma nova fase de desenvolvimento acelerado de infraestrutura global. As políticas e os investimentos em diversas economias importantes estão a impulsionar o crescimento sustentado da procura de equipamentos de distribuição de energia nos estaleiros de construção:

Estados Unidos:Ao abrigo da Lei de Emprego e Investimento em Infraestruturas assinada em 2021, os EUA planeiam investir 1,2 biliões de dólares ao longo de um período de oito anos em áreas como estradas, pontes, transportes públicos, caminhos-de-ferro, aeroportos, portos, redes elétricas e banda larga. Esta iniciativa de infraestrutura em grande escala significa uma procura significativa de eletricidade temporária nos estaleiros de construção, tornando as caixas de distribuição de locais em conformidade uma necessidade antes do início de qualquer projeto.

Médio Oriente:Superprojectos como a futura cidade NEOM da Arábia Saudita, o desenvolvimento do turismo no Mar Vermelho e a expansão urbana do Dubai continuam a progredir. Os locais de construção em toda a região enfrentam frequentemente desafios ambientais extremos, incluindo altas temperaturas, tempestades de areia e radiação ultravioleta intensa, que impõem exigências mais elevadas às classificações de proteção dos compartimentos elétricos, à resistência às intempéries e aos mecanismos de bloqueio seguros.

Sudeste Asiático:Países como o Vietname, a Indonésia e as Filipinas estão a acelerar os seus processos de industrialização e urbanização, com projectos de infra-estruturas, incluindo parques industriais, portos e auto-estradas, a serem lançados em grande número. Os equipamentos de distribuição de energia nos canteiros de obras nesses mercados estão passando por uma atualização de padrões baixos para padrões internacionais, aumentando significativamente a demanda por caixas de distribuição compatíveis e de alta proteção.

Europa:A iniciativa de infraestruturas "Global Gateway" da UE e os projetos de conectividade com países terceiros continuam a avançar, enquanto as expectativas para a reconstrução da Ucrânia aumentam ainda mais a procura de equipamentos temporários de distribuição de energia no mercado europeu da construção. A certificação CE e a classificação de proteção IP65 são requisitos fundamentais para entrar em projetos de construção europeus. A caixa externa de aço inoxidável de porta dupla esquerda e direita da Ouyue Electric já obteve a certificação CE e passou no teste IP65, dando-lhe uma vantagem de pioneirismo em conformidade.

De acordo com instituições de investigação da indústria, espera-se que os gastos globais com equipamento eléctrico no sector da construção cresçam a uma taxa média anual de aproximadamente 5-6%, com o tamanho do mercado projectado para exceder 80 mil milhões de dólares até 2028. Como componente obrigatório para novos projectos de construção, espera-se que a procura de caixas de distribuição no local cresça mais rapidamente do que o mercado global de equipamento eléctrico de construção.

V. Entre no mercado global de distribuição de energia para canteiros de obras com produtos compatíveis

Quer você seja um empreiteiro de engenharia chinês envolvido em projetos de infraestrutura no exterior ou um distribuidor que fornece equipamentos de distribuição de energia para mercados locais, a Ouyue Electric pode fornecer caixas externas de aço inoxidável de porta dupla esquerda e direita que atendem aos padrões internacionais de segurança do local, aproveitando as capacidades de fabricação de nossa fábrica e certificações de conformidade.

Assim que os desenhos do produto forem confirmados, o produto acabado pode ser entregue em apenas 7 dias.Envie-nos os requisitos elétricos do seu projeto ou especificações de gabinete e forneceremos um pacote completo de serviços, incluindo soluções de configuração elétrica, documentos de certificação e agendamento rápido de prototipagem.
