Caixa de distribuição externa para temporada de trovoadas como proteção contra raios? Análise do projeto de barra de cobre aterrada e proteção contra surtos de caixa de distribuição de aço inoxidável

I. Os relâmpagos não apenas dividem o telhado - por que as caixas de distribuição externas precisam de proteção contra raios?

Quando um raio atinge um edifício ou terreno adjacente, a corrente instantânea pode atingir magnitudes que variam de dezenas de quiloamperes a centenas de quiloamperes. Este grande pulso de corrente ameaça caixas de distribuição externas por meio de dois caminhos principais:

1. Raio direto: O raio impacta diretamente a caixa de distribuição ou os cabos conectados. Embora a probabilidade deste cenário seja baixa, uma vez que ocorre, o equipamento interno da caixa de distribuição é quase completamente destruído instantaneamente.

2. Raio induzido e surto na rede elétrica: Um cenário muito mais comum ocorre quando um raio atinge uma linha de energia ou cabo de comunicação distante, gerando uma sobretensão que se propaga ao longo do condutor até a caixa de distribuição; alternativamente, a queda de um raio no solo adjacente induz sobretensão nos cabos de entrada e saída da caixa de distribuição através de pulsos eletromagnéticos intensos. Essa sobretensão "transmitida indiretamente" pode atingir vários milhares de volts, o que excede em muito a tensão suportável dos componentes eletrônicos convencionais, rompendo placas de circuito e queimando módulos de energia instantaneamente.

Em cenários de aplicação, incluindo caixas de distribuição de monitoramento de segurança externa, caixas de distribuição de estações de carregamento e caixas de distribuição de estações base de comunicação, o equipamento interno possui alto valor patrimonial e requisitos rigorosos para fornecimento de energia contínuo. Portanto, a proteção contra raios não é uma função auxiliar opcional, mas um requisito obrigatório de projeto.

II.O sistema de aterramento de caixa de distribuição de aço inoxidável - a base da proteção contra raios

A caixa de distribuição em aço inoxidável serve comoelo crítico em sistemas de proteção contra raios e aterramento, com seu núcleo componentes detalhados a seguir:

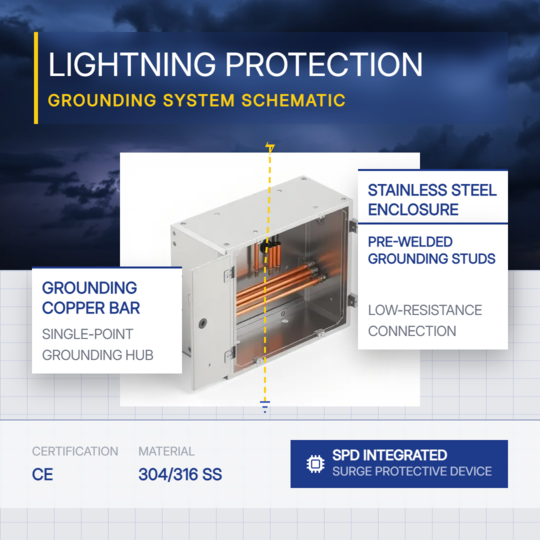

1. Barra de cobre de aterramento: a junção de convergência para todos os fios de aterramento de proteção

A barra de cobre de aterramento montada dentro do A caixa de distribuição é o núcleo do sistema completo de aterramento da caixa. O fio de aterramento dedicado do pára-raios, o fio de aterramento do gabinete da caixa e os fios de aterramento de proteção de todos os equipamentos conectados todos convergem nesta junção, antes de serem conectados à rede de aterramento através do fio terra principal. Esta barra de cobre é fabricada em latão, que oferece excelente condutividade elétrica e resistência à corrosão. Comparado com barras de ferro galvanizado, as barras de latão não corroem após serviço de longo prazo, e a sua resistência de contacto permanece estável sem aumentar ao longo do tempo.

O principal valor funcional do aterramento barra de cobre em sistemas de proteção contra raios está alinhada com o Princípio de "aterramento de ponto único": todos os aterramentos de proteção do equipamento convergem no mesmo local, o que evita danos secundários ao equipamento causado por diferenças de potencial induzidas por múltiplos pontos de aterramento dispersos. Durante a descarga instantânea da corrente do raio, uma alta de curto prazo potencial se formará na barra de cobre de aterramento. No entanto, se os gabinetes e os aterramentos de sinal de todos os equipamentos conectados são eletricamente equipotencialmente ligada a esta barra de cobre, nenhuma diferença de potencial perigosa será gerada entre diferentes equipamentos.

2. Gabinete de caixa de aço inoxidável: um corpo equipotencial inerente

O corpo da caixa em aço inoxidável 304 é eletricamente condutor como uma estrutura integrada. Uma vez que o invólucro da caixa esteja confiável conectado à barra de cobre de aterramento, toda a caixa forma um equipotencial corpo com efeito gaiola de Faraday. Mesmo que o campo eletromagnético externo muda drasticamente, o ambiente eletromagnético dentro da caixa permanece relativamente estável. O invólucro da caixa também fornece um certo grau de blindagem e atenuação para pulsos eletromagnéticos internos. Enquanto isso, o O corpo da caixa equipotencialmente ligado garante que o pessoal operacional não sofrer riscos de choque elétrico [no caso de falha no isolamento do sistema].

III. Inspeção pré-chuva -Três questões relativas ao sistema de proteção contra raios de distribuição externa caixas

Para caixas de distribuição externas já colocadas em operação, recomenda-se que o pessoal de operação e manutenção completar as seguintes inspeções antes da chegada da tempestade período de alto risco:

1. Inspeção visual do aterramento conexões:

Verifique se todos os terminais da barra de cobre de aterramento estão firmemente preso, se a camada de isolamento do fio terra está intacta e se a superfície da barra de cobre apresenta oxidação ou ferrugem severa. Caso seja detectada alguma folga, aperte imediatamente; se houver corrosão encontrado, substitua imediatamente o componente correspondente.

2. Resistência de aterramento medição:

 Use um testador de resistência de aterramento especializado para medir a resistência de aterramento do eletrodo de aterramento principal da caixa de distribuição. Se o valor medido exceder 10 ohms, inspecione o eletrodo de aterramento quanto a corrosão, fratura ou verifique se o solo circundante está excessivamente seco. Adicione eletrodos de aterramento adicionais ou aplique agente redutor de resistência conforme necessário.

3.Inspeção de status do SPD:

Maioria Os SPDs são equipados com uma janela indicadora de status, onde verde indica normal operação e vermelho indica uma falha que requer substituição. Os SPD irão gradualmente degradar após absorver múltiplos surtos. Quando a janela de status fica vermelha, indica que o varistor interno falhou e deve ser substituído em um maneira oportuna; caso contrário, a função de proteção contra raios não funcionará operar normalmente.

IV:OUYUE Electrical fornece personalização rápida de caixas de distribuição à prova de chuva ao ar livre

Uma solução confiável de proteção contra raios para caixas de distribuição externas provém de padrões de nível estrutural padronizados projeto do invólucro, abrangendo a conexão equipotencial do barra de cobre de aterramento ao invólucro de aço inoxidável, bem como o caminho dos parafusos de aterramento pré-instalados até a base de montagem do SPD. Ouyue As caixas de distribuição em aço inox da Electric são equipadas com estrutura sistema de aterramento de fábrica, fornecendo um sistema fundamental padronizado e confiável plataforma para construção de proteção contra raios, operação diária e manutenção para usuários finais.

 Após a confirmação dos desenhos do produto, os produtos acabados podem ser entregues para distribuição dentro de 7 dias corridos. Se você precisa de uma configuração padrão ou de uma iluminação profundamente personalizada solução de proteção, envie suas especificações técnicas e nós fornecer-lhe prontamente recomendações de soluções e uma amostra de produção linha do tempo.
