Caixa de distribuição de aço inoxidável com capa de chuva e ventilação à prova de insetos

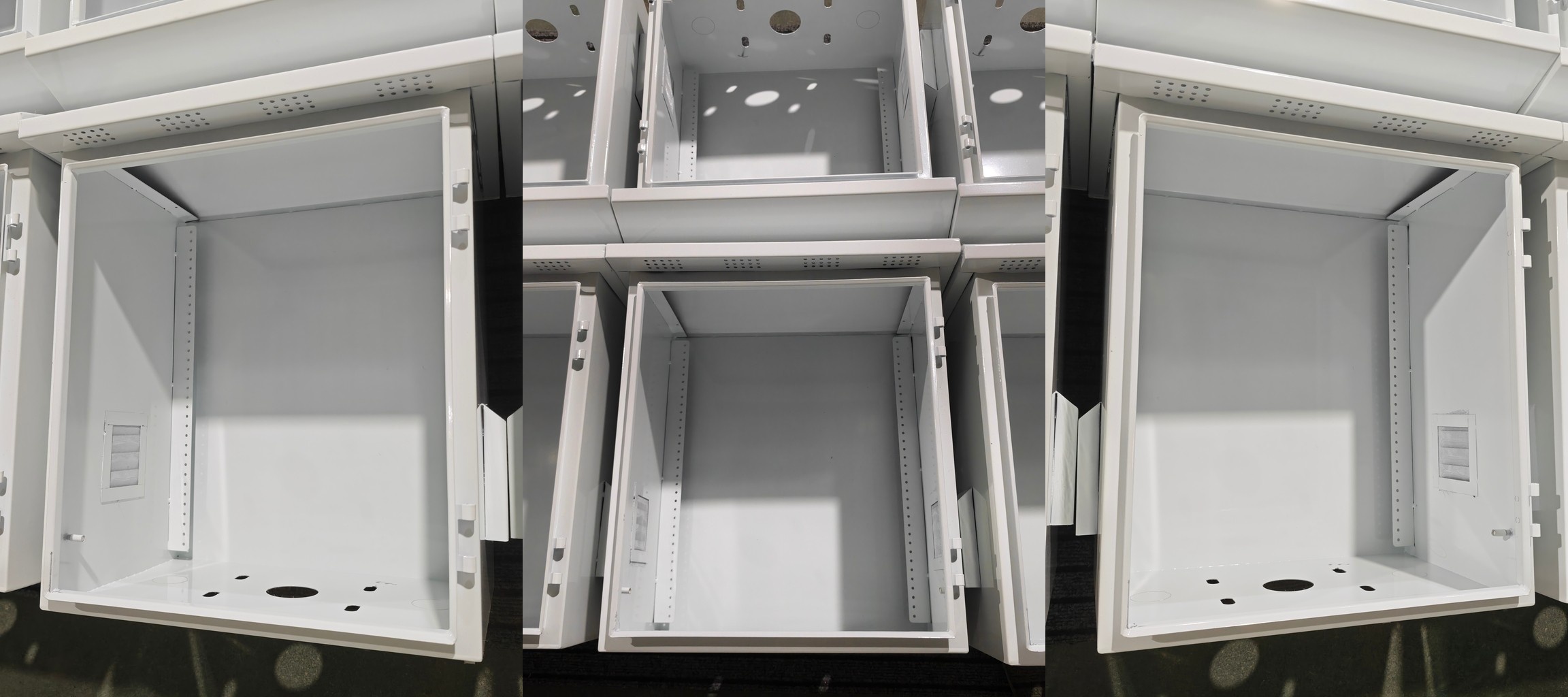

A Ouyue Electric lançou uma nova caixa de distribuição externa de aço inoxidável para mercados úmidos e com alta pluviosidade, com forte pressão de insetos. O gabinete possui uma capa de chuva no painel superior, aberturas de ventilação nos painéis laterais esquerdo e direito com uma tela contra insetos instalada atrás de cada abertura, um suporte de montagem dentro do gabinete para componentes fornecidos pelo comprador e orifícios de entrada de cabos no painel inferior.

Três problemas se acumulam em gabinetes elétricos externos em regiões tropicais e costeiras. A chuva das monções atravessa as costuras das portas, os insetos entram pelas aberturas de ventilação e se aninham no interior, e os componentes de energia continuam gerando calor sem saída.

Um gabinete totalmente selado mantém a chuva do lado de fora e retém o calor. Um gabinete com aberturas de ventilação libera calor e permite que insetos e chuva entrem. A nova caixa de distribuição externa de aço inoxidável à prova de chuva separa as três funções: a capa de chuva e os orifícios de entrada do cabo inferior lidam com a água, a tela contra insetos lida com insetos e as aberturas esquerda e direita criam um caminho convectivo para o calor.

Por que os mercados úmidos precisam de uma caixa de distribuição ventilada de aço inoxidável

Em todo o Sudeste Asiático e no Sul da Ásia, a alta umidade dura o ano todo, a estação das monções é longa e a atividade dos insetos cobre a maior parte dos meses do calendário. Estações base de telecomunicações, usinas solares e caixas de distribuição externas ficam em posições desprotegidas, enquanto fontes de alimentação comutadas, módulos de comunicação e cargas inversoras internas continuam gerando calor.

Uma caixa de distribuição de aço inoxidável desempenha duas funções em regiões úmidas: resistência estrutural à corrosão e gerenciamento térmico do ar dentro do gabinete. A umidade e a névoa salina impõem grandes exigências à durabilidade do revestimento do aço laminado a frio simples, porque uma única ruptura no revestimento permite que a corrosão se espalhe para dentro a partir do ponto de ruptura.

Os aços inoxidáveis ​​graus 304 e 316 conferem resistência à corrosão no material e não no revestimento, o que reduz a dependência da integridade do revestimento. Os projetos de armazenamento solar e de energia montados ao ar livre especificam cada vez mais o aço inoxidável para o corpo do gabinete.

Por dentro do design: o que os cinco componentes fazem

A capa de chuva se estende além dos painéis frontal e lateral, afastando a chuva vertical da costura da porta e das aberturas de ventilação. As aberturas de ventilação esquerda e direita formam um caminho convectivo com entrada de baixo nível e exaustão de alto nível.

A tela contra insetos fica atrás de cada abertura de ventilação, dimensionada para bloquear insetos voadores comuns e permitir a passagem do ar. O suporte interno protege disjuntores, controladores ou módulos de comunicação fornecidos pelo comprador. Os orifícios de entrada de cabos inferiores permitem que os cabos entrem e saiam por baixo, o que evita o canal de retenção de água criado pela entrada lateral.

Para instalações empoeiradas, a Ouyue Electric recomenda adicionar um filtro de poeira removível fora de cada abertura de ventilação e definir um cronograma de limpeza. A estrutura de ventilação prioriza a remoção de calor e não é adequada para posições com lavagens frequentes de alta pressão, e a página do produto indica explicitamente os ambientes adequados e inadequados.

Escolha do material: Aço laminado a frio, 304 e 316

O material determina quanto tempo dura um gabinete externo. A tabela abaixo compara três especificações comuns em termos de resistência à corrosão, ambiente adequado e custo.

O teste de seleção é a exposição ao sal. Projetos interiores e locais externos protegidos funcionam bem com aço inoxidável 304, enquanto locais costeiros, zonas com alta névoa salina, fábricas de produtos químicos e projetos de dessalinização exigem aço inoxidável 316.

A diferença de preço entre os dois tipos é grande, portanto, uma escolha errada de material em uma caixa de distribuição de aço inoxidável cria custos excessivos ou corrosão precoce. Escrever as condições do local na consulta elimina as suposições.

Onde o gabinete se encaixa

A nova caixa de distribuição externa de aço inoxidável à prova de chuva é construída em torno da remoção de calor primeiro, com proteção contra chuva e insetos com peso igual. Quatro aplicações se adequam ao design.

A distribuição de combinadores de armazenamento solar e de energia ocupa o primeiro lugar entre os quatro. Caixas combinadoras solares e equipamentos de conversão de armazenamento de energia são montados ao ar livre, os dispositivos de energia internos funcionam continuamente e a remoção de calor é mais importante do que a vedação completa.

Em mercados úmidos, os insetos que entram em um gabinete podem conectar os terminais e causar curtos-circuitos, o que torna a tela contra insetos mais valiosa em aplicações de combinadores solares. A Ouyue Electric pode confirmar a contagem e o posicionamento da ventilação em relação à carga do projeto.

Lendo a classificação de proteção

A Ouyue Electric fornece a caixa de distribuição externa de aço inoxidável à prova de chuva em quatro classificações de proteção: IP54, IP55, IP56 e IP65. O novo design ventilado utiliza aberturas de ventilação esquerda e direita com telas contra insetos, e a classificação padrão de envio para o modelo ventilado é IP54 ou IP55.

Projetos que exigem IP56 ou IP65 podem indicar o ambiente de instalação e o método de resfriamento durante a consulta, e a equipe técnica da Ouyue Electric confirmará uma estrutura adequada.

Os compradores podem ler o código IP sob IEC 60529: o primeiro dígito cobre poeira e o segundo dígito cobre água. A verdadeira proteção de um gabinete ventilado vem das dimensões da capa de chuva, da geometria da ventilação, da malha da tela contra insetos e da gaxeta juntas, portanto a estrutura é mais importante do que a etiqueta.

Durante a aceitação do projeto, verifique se a tela contra insetos pode ser removida para limpeza, se a abertura da porta está uniforme e se a gaxeta está totalmente espumada.

Personalização e Entrega

A Ouyue Electric opera uma fábrica de 2.000 metros quadrados em Liushi, Zhejiang, com duas linhas de montagem, mais de 10 anos de experiência na fabricação de gabinetes metálicos e certificação CE. A nova caixa de distribuição externa de aço inoxidável à prova de chuva aceita personalização baseada em desenho.

Comprimento, largura, altura e espessura da folha são ajustados, enquanto as posições de recorte, marcas de serigrafia, dimensões da capa de chuva e contagens de ventilação seguem a especificação do projeto.

A quantidade mínima de pedido é de 10 peças, o que atende tanto ao estoque do distribuidor quanto aos testes de pequenos projetos. O material do corpo pode ser selecionado entre aço laminado a frio, aço inoxidável 304 e aço inoxidável 316, com filtro de poeira removível oferecido como opção.

Perguntas frequentes

A chuva entrará nas aberturas de ventilação da nova caixa de distribuição de aço inoxidável?

A chuva não entra diretamente. A capa de chuva desvia a chuva vertical da superfície do gabinete, e as aberturas de ventilação ficam nos painéis laterais esquerdo e direito, atrás de uma tela contra insetos e um defletor de água. Para locais com chuva forte ou ventos laterais fortes, envie a orientação de montagem para a Ouyue Electric durante a confirmação do projeto.

A tela contra insetos reduz o resfriamento?

A penalidade do fluxo de ar depende da abertura da malha e da área aberta. A Ouyue Electric seleciona o tamanho da malha para bloquear insetos voadores comuns, mantendo o fluxo de ar de resfriamento adequado. Em regiões empoeiradas, adicione um filtro de poeira removível fora de cada abertura de ventilação e limpe em intervalos fixos.

Quais componentes o suporte interno pode transportar?

O suporte protege disjuntores, controladores, módulos de comunicação ou fontes de alimentação fornecidos pelo comprador. A Ouyue Electric fornece apenas o gabinete e o suporte, e os componentes internos permanecem sob o escopo do comprador. Os furos de montagem e as posições do trilho DIN podem ser reservados conforme desenho.

Qual é a quantidade mínima de pedido?

A quantidade mínima de pedido é de 10 peças. Comprimento, largura, altura, espessura da folha, material, recortes, capa de chuva e contagens de ventilação são todos personalizáveis, e o filtro de poeira é fornecido como uma opção.

O aço inoxidável 316 está disponível para o gabinete?

Sim. Locais costeiros, zonas com alta névoa salina e fábricas de produtos químicos são adequados para o aço inoxidável 316, enquanto locais no interior e posições externas em geral funcionam bem com o aço inoxidável 304. Ambas as classes combinam com a mesma estrutura ventilada à prova de insetos.

Como a classificação de proteção é confirmada?

A Ouyue Electric fornece quatro classificações de proteção: IP54, IP55, IP56 e IP65. O modelo ventilado é fornecido com IP54 ou IP55 como padrão. Indique o ambiente de instalação e os requisitos de resfriamento durante a consulta e a equipe técnica recomendará um grau.

Pode ser instalado um ventilador na caixa de distribuição de aço inoxidável?

Yé. A contagem e o posicionamento da ventilação seguem os requisitos do projeto, e projetos de resfriamento ativo podem reservar uma posição de montagem do ventilador, além de uma rota do cabo de alimentação. O layout final do recorte é confirmado no desenho.

Como solicitar um orçamento

Empreiteiros de armazenamento solar e de energia, integradores de estações base de telecomunicações e empresas de engenharia de tratamento e dessalinização de água podem entrar em contato com a Ouyue Electric para obter preços e amostras da nova caixa de distribuição externa de aço inoxidável à prova de chuva.

Após a chegada de um desenho ou lista de tamanhos, a equipe técnica confirma material, recortes, capa de chuva e layout de ventilação. Envie requisitos através do formulário de consulta ou navegue nopágina de categoria de caixa de distribuição de aço inoxidável .
