Fotos reais de produção em massa de caixa de distribuição externa à prova de chuva de aço inoxidável pintado com spray branco: desde a pulverização do corpo da caixa, cura da tira de borracha à prova d'água até a análise completa da estrutura interna

I. O corpo da caixa foi pulverizado e aguarda a montagem do painel da porta

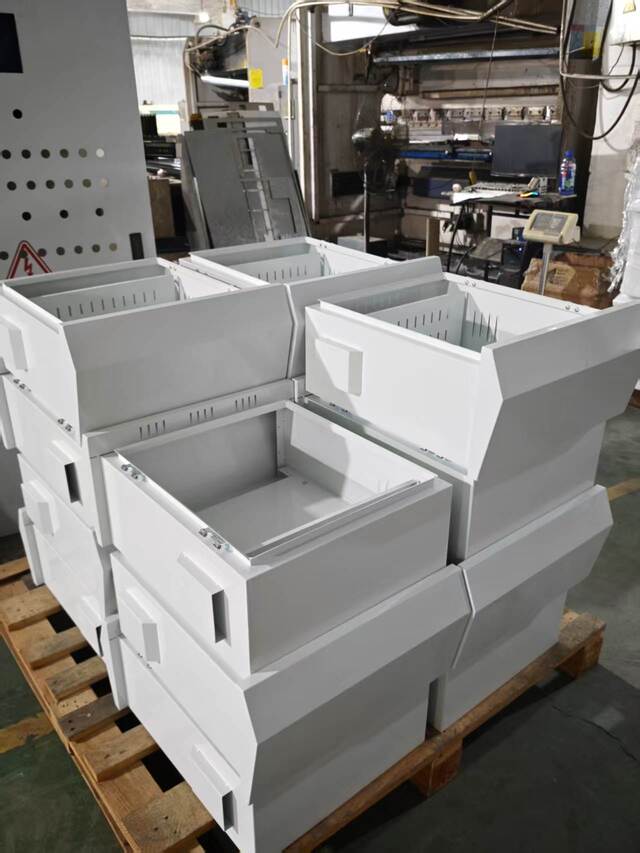

Na primeira foto real, dezenas de caixas de aço inoxidável brancas que foram pulverizadas estão empilhadas camada por camada, aguardando a cura das tiras de borracha do painel da porta antes da montagem final. Cada superfície da caixa é coberta com um revestimento em pó eletrostático branco fino e uniforme. Os cantos estão bem dobrados e as soldas são lisas e completas.

Este lote de caixas é feito de aço inoxidável 304 como material de base e é revestido com pó eletrostático branco para uso externo. O revestimento branco tem funções práticas em cenários externos – a superfície de cor clara reflete a radiação térmica da luz solar. No ambiente de alta temperatura do verão, a temperatura da superfície da caixa branca pode ser 8-12°C mais baixa do que a da caixa cinza escura, o que ajuda a reduzir o aumento da temperatura dentro da caixa e prolongar a vida útil dos componentes. Esta é também a razão pela qual as caixas de distribuição exteriores nos mercados europeu e do Médio Oriente geralmente preferem o revestimento branco.

II. A tira de borracha impermeável para o painel da porta foi instalada. Após a cura, pode ser montado

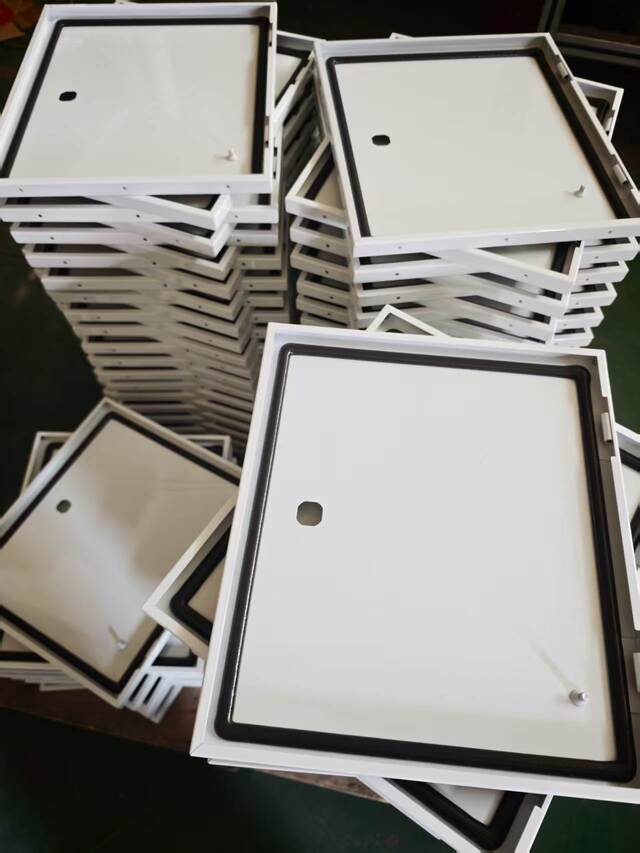

A segunda foto registra os painéis das portas que combinam com este lote de caixas. O painel da porta foi completado com pintura branca e faixas contínuas de borracha preta à prova d'água estão embutidas nas bordas. Atualmente está em fase de cura da tira de borracha e parado. A tira de borracha é feita de material de espuma de células fechadas EPDM (borracha de monômero de etileno propileno dieno). Ele é embutido na ranhura de vedação no lado interno da porta da caixa por meio de um dispositivo de colagem dedicado, e todo o círculo é selado sem quebras.

A razão para permitir que a tira de selante assente e cure após a instalação é que, uma vez incorporado, o adesivo na parte traseira da tira de EPDM precisa de tempo suficiente para aderir completamente à ranhura de aço inoxidável, evitando subsequente delaminação ou empenamento. Além disso, desenvolve-se tensão interna na tira durante a compressão e inserção; o repouso permite que o material recupere sua elasticidade natural, evitando irregularidades superficiais causadas pela liberação de tensões após a montagem.

Após a cura de cada lote de tiras de vedação do painel da porta, os inspetores de qualidade realizam verificações aleatórias sobre o nivelamento da superfície de vedação e a consistência do rebote da tira.

Antes do envio, as caixas inteiras passam por testes de chuva ou amostragem de estanqueidade IP65 para verificar se o desempenho da vedação atende aos padrões. As tiras de vedação de espuma de célula fechada EPDM selecionadas pela Ouyue Electric têm uma faixa de temperatura operacional de longo prazo de -40°C a 120°C, mantendo propriedades estáveis ​​de recuperação e vedação mesmo após anos de exposição à luz solar externa e à chuva.

III. Desmontagem dos componentes estruturais internos da caixa de distribuição em aço inoxidável

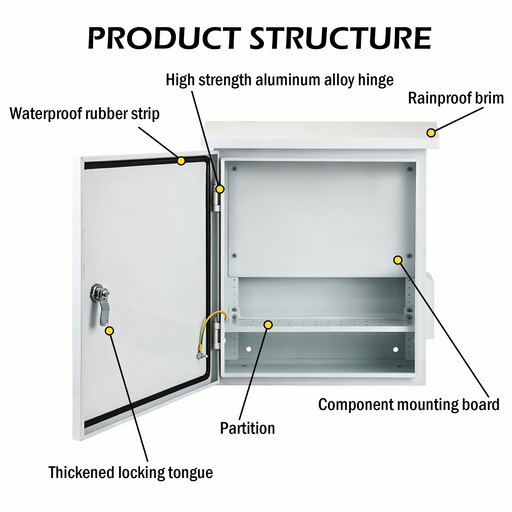

A terceira foto mostra a estrutura interna de um conjunto totalmente montadoCaixa de distribuição externa à prova de chuva em aço inoxidável. Os cinco componentes principais são claramente visíveis e desmontados item por item da seguinte forma:

1. Bloqueio de língua giratório

O painel da porta está equipado com uma lingueta em aço inoxidável. Quando fechada, a lingueta segura firmemente a placa de trava no lado interno da moldura da porta da caixa para garantir que o painel da porta esteja bem fechado e a tira de vedação seja pressionada para baixo. O núcleo da trava é feito de aço inoxidável 304, que é à prova de ferrugem e anti-bloqueio. De acordo com as necessidades do cliente, fechaduras com chave universal, fechaduras triangulares anti-roubo ou fechaduras de abertura por mola do tipo prensa podem ser selecionadas como opções, todas suportando personalização em lote.

2. Tira de borracha impermeável

Da perspectiva interna, pode-se ver claramente que a tira de borracha preta à prova d'água EPDM está completamente distribuída ao longo do círculo interno do painel da porta, sem costuras ou quebras. Quando o painel da porta é fechado, a tira de borracha é pressionada uniformemente entre o painel da porta e a moldura da porta da caixa, formando uma superfície de vedação elástica contínua que evita que a água da chuva, poeira e umidade vazem pela abertura da porta.

3. Borda à prova de chuva

A parte superior da caixa está equipada com uma estrutura de aba inclinada que se estende para frente. A função deste projeto de curvatura é guiar a água da chuva que flui ao longo da parede ou acima da caixa para uma área distante da abertura da porta, evitando que a água se acumule ao longo da borda superior do painel da porta e penetre na superfície de vedação. A aba do chapéu e o corpo principal da caixa são feitos do mesmo pedaço de cartão por meio de dobra CNC e são formados em uma só peça. Não há necessidade de soldagem e não há risco de vazamento de solda.

4. Placa de montagem de componentes

O interior da caixa está equipado com placas de montagem móveis removíveis para fixaçãodisjuntores, contatores, blocos terminais e outros componentes. A placa de instalação é feita de chapa de aço galvanizado ou chapa de aço inoxidável e é fixada nos pinos embutidos na parte traseira da caixa com parafusos. O design destacável significa que os clientes podem concluir a pré-montagem e a fiação dos componentes fora da caixa e, em seguida, instalar a placa inteira na caixa, melhorando a eficiência da instalação no local.

5. Partição

O interior da caixa pode ser equipado com divisórias metálicas de acordo com a necessidade do cliente, dividindo o espaço interno da caixa em divisórias elétricas independentes. As funções da partição incluem: conseguir o isolamento físico de circuitos de diferentes níveis de tensão, separar o circuito principal do circuito de controle ou fornecer um espaço de blindagem independente para componentes específicos. A divisória é fixada ao suporte da divisória dentro da caixa por meio de parafusos, e sua posição pode ser ajustada de forma flexível de acordo com os desenhos do cliente.

4. Com linhas de produção reais, convidamos você a verificar a qualidade

Se você precisa de uma caixa de distribuição externa padrão à prova de chuva ou de um corpo de caixa não padrão profundamente personalizado de acordo com os desenhos do projeto, a Ouyue Electric pode fornecer uma caixa de distribuição de aço inoxidável que pode resistir ao teste de uso externo com as capacidades de fabricação e padrões de controle de qualidade da fábrica de origem.

Leva apenas 7 dias para produzir o produto acabado após a confirmação dos desenhos do produto.Bem-vindo ao enviar seus requisitos técnicos ou especificações de caixa. Forneceremos sugestões de soluções e agendamento de amostras o mais rápido possível.
