Fotos reais de produção em massa da caixa de distribuição externa à prova de chuva da Ouyue Electric: uma exibição de processo completo, desde a carcaça de chapa metálica até a montagem completa da máquina

I. Invólucro de chapa metálica: Placa de aço laminada a frio com revestimento plástico, proporcionando dissipação de calor e proteção contra chuva

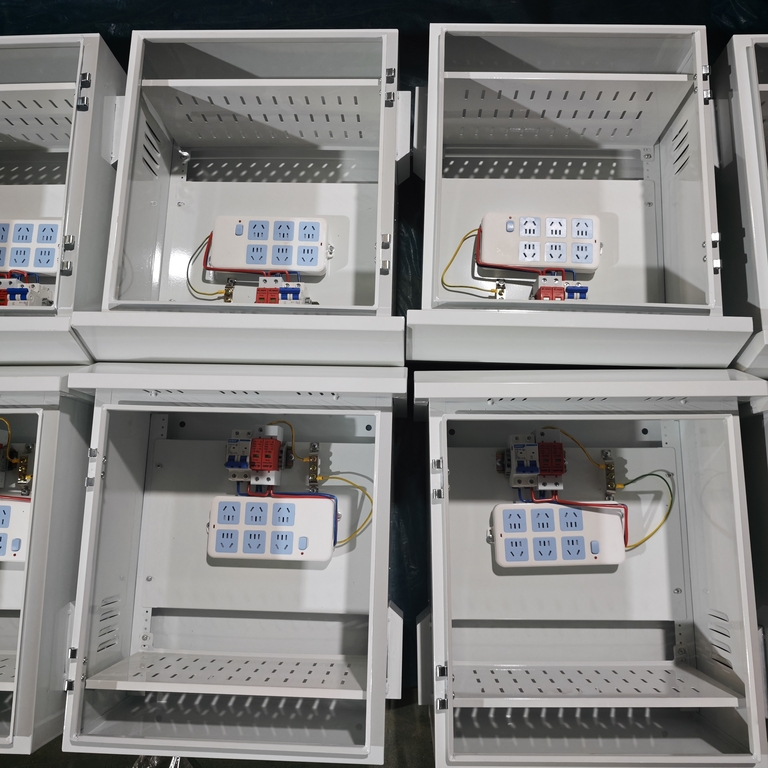

Na primeira foto real, dezenas de caixas brancas estão colocadas lado a lado na área de montagem da oficina. As portas das caixas ainda não foram instaladas e os detalhes artesanais das próprias conchas são claramente visíveis. O corpo da caixa é feito de chapa de aço laminada a frio através de corte a laser e dobra CNC em uma única peça. A superfície é tratada com fosfatação para remoção de ferrugem e pintura eletrostática a pó. O revestimento branco fosco é uniforme e fino, antiferrugem, anticorrosão e resistente a arranhões, adequado para uso externo de longo prazo.

O corpo da caixa é projetado com venezianas de dissipação de calor em três posições principais: há áreas de abertura de venezianas tanto na lateral quanto na parte superior. As venezianas adotam uma estrutura de estampagem inclinada para baixo, o que não só garante o canal de convecção de ar desobstruído, mas também evita que a água da chuva flua diretamente pelas aberturas. O calor gerado pelo equipamento no interior da caixa durante o funcionamento é realizado através do caminho de convecção natural da entrada de ar pela parte inferior e exaustão pela parte superior e laterais, controlando a elevação da temperatura interna e prolongando a vida útil dos componentes.

A porta da caixa é conectada ao corpo da caixa por meio de uma dobradiça de aço inoxidável, que abre e fecha suavemente e não enferruja. A borda do corpo da porta é reservada com uma ranhura de instalação para tiras de borracha de vedação à prova d'água, que, em combinação com tiras de vedação de espuma de célula fechada EPDM, conseguem vedação de proteção contra chuva e poeira na abertura da porta. A fechadura da porta adota uma trava de lingueta rotativa específica para ambientes externos, que pode ser gerenciada por travamento para evitar que pessoas não autorizadas realizem operações acidentais. A parte traseira da caixa é reservada com furos para pendurar, suportando a instalação na parede.

Características estruturais	Método de implementação	Função
Substrato e revestimento	Chapa de aço laminada a frio + fosfatação + revestimento eletrostático em pó	Antiferrugem e anticorrosão
Grelha de dissipação de calor	As venezianas laterais e superiores inclinadas para baixo são formadas por estampagem	Dissipação de calor convectiva, refluxo à prova de chuva
Vedação do corpo da porta	Tira de borracha de vedação à prova d'água EPDM + dobradiça de aço inoxidável + trava de língua giratória	À prova de chuva e poeira e com trava para gerenciamento
Método de instalação	Um orifício de montagem está reservado na parte traseira	Instalação exposta montada na parede

II. Explicação detalhada da configuração interna da caixa de distribuição

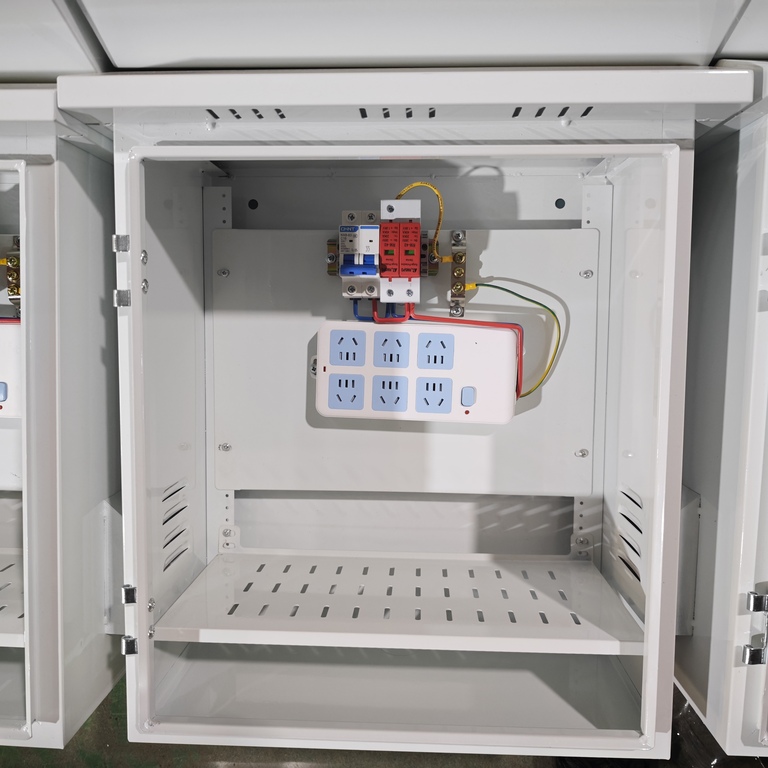

A segunda foto real mostra os detalhes internos de uma caixa de distribuição externa à prova de chuva que possui montagem elétrica concluída. Os componentes dentro da caixa estão organizados em uma cadeia elétrica de cima para baixo. O grande número de furos de instalação reservados na placa traseira permite que cada componente seja fixado diretamente com parafusos, tornando a desmontagem, montagem e fiação convenientes e eficientes.

III. Cenários de aplicação de caixas de distribuição externas à prova de chuva

Ocaixa de distribuição à prova de chuva ao ar livreintegra distribuição de energia, proteção contra raios e fonte de alimentação de equipamentos, e é amplamente utilizado nos seguintes cenários:

Monitoramento de segurança externa:Fornecer alimentação e proteção integradas para as câmeras, luzes suplementares e equipamentos de rede nos postes de monitoramento.

Transporte inteligente:Fonte de alimentação para armários de controle de semáforos em cruzamentos e caixas de equipamentos policiais eletrônicos.

Estações base de comunicação:Fonte de alimentação e proteção contra raios para equipamentos externos de microestações base e estações repetidoras;

Canteiro de obras inteligente:Caixa de alimentação centralizada para equipamentos como catracas de entrada e saída de obras, monitoramento de poeira e videovigilância.

4. O processo completo de fabricação de uma caixa de distribuição externa à prova de chuva, desde a chapa até a montagem elétrica

Duas fotos reais registram dois nós principais no processo de fabricação de caixas de distribuição externas à prova de chuva - a produção em massa em larga escala de carcaças de chapa metálica e a montagem elétrica de toda a máquina. Todo o processo é concluído na própria fábrica da Ouyue Electric, desde o corte, dobra e soldagem de chapas até o revestimento em pó e pintura, e depois até a instalação de componentes e testes de fábrica. O prazo de entrega é controlável e a qualidade é rastreável.

Leva apenas 7 dias para produzir o produto acabado após a confirmação dos desenhos do produto. Se você precisa de uma configuração padrão ou de uma solução elétrica personalizada com base nos requisitos do projeto, convidamos você a enviar seus requisitos técnicos. Forneceremos sugestões de soluções e agendamento de amostras o mais rápido possível.
