Ouyue Electric lançou um invólucro de caixa de distribuição de metal separado de camada dupla: com zonas de corrente fortes e fracas separadas e pinos pré-instalados, encurta o tempo de montagem para conjuntos completos

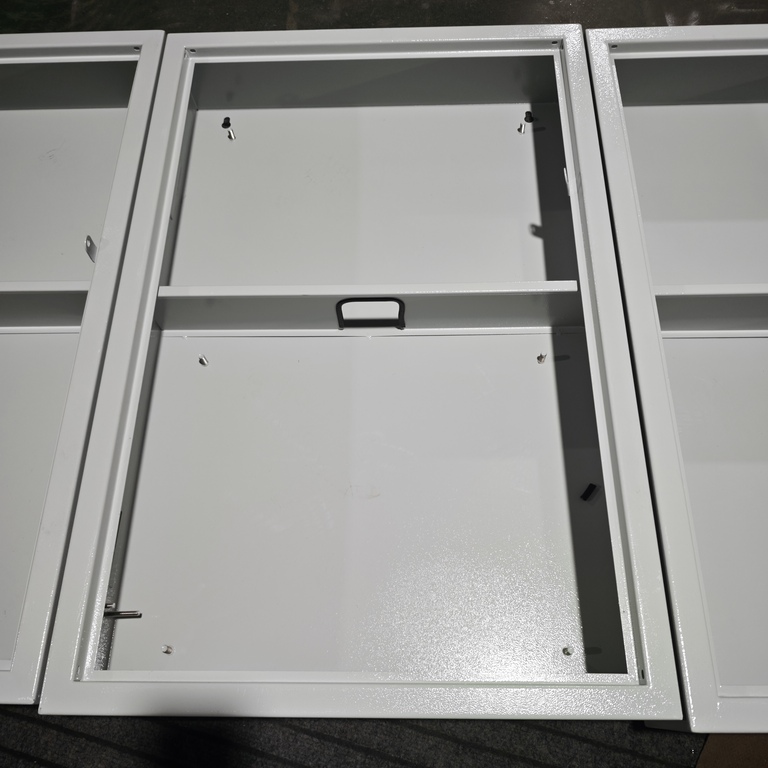

I. Filmagem real de produção em massa: gabinetes padronizados são alinhados e saem da linha de produção, apresentando a capacidade de entrega em lote de forma intuitiva

A primeira foto real capturou a cena de uma fileira de caixas de distribuição de metal separadas em dupla camada, colocadas lado a lado na área de montagem da oficina. O corpo do gabinete ainda não instalou o painel da porta, mas os detalhes do processo de chapa metálica do próprio corpo da caixa estão totalmente expostos - as bordas e cantos da moldura são regulares, as linhas das bordas dobradas são perfeitas e as soldas são lisas sem rebarbas.

O corpo principal do gabinete é feito de chapa de aço laminada a frio de alta qualidade, formada por corte a laser e dobra CNC em uma única peça. A estrutura da caixa é espessada e reforçada, com forte capacidade de suporte de carga e resistência ao impacto. A superfície foi submetida a fosfatização para remoção de ferrugem e tratamento de revestimento eletrostático em pó epóxi de alta temperatura. O revestimento é branco marfim fosco, com superfície de pintura uniforme e lisa.

 Possui prevenção contra ferrugem, resistência à corrosão, resistência a arranhões e não é propenso a amarelecimento, tornando-o adequado para uso de longo prazo em ambientes internos secos. A aparência revestida a pó branco é simples e moderna, e é altamente coordenada com o ambiente de decoração de interiores de fábricas, salas de distribuição de edifícios, laboratórios, etc.

Link do processo	Método de processamento	Função
Material base	Chapa de aço laminada a frio de alta qualidade, formada por dobra CNC em uma única peça	Alta resistência, não sujeito a deformação, e a estrutura é espessada e reforçada
Soldagem	Soldagem por pontos de precisão, com costura de solda lisa	A base de vedação é boa, sem rebarbas ou arestas vivas
Pré-tratamento	Fosfatização para remoção de ferrugem	Melhora a adesão de revestimentos em pó e fornece uma camada base à prova de ferrugem
Revestimento	Revestimento em pó epóxi eletrostático de alta temperatura, branco marfim fosco	Antiferrugem, anticorrosão, resistente a riscos e não propenso a amarelecimento

II. Explicação detalhada da estrutura interna: Divisória integrada + pinos pré-instalados, simplificando a montagem do conjunto completo desde o nível da chapa metálica

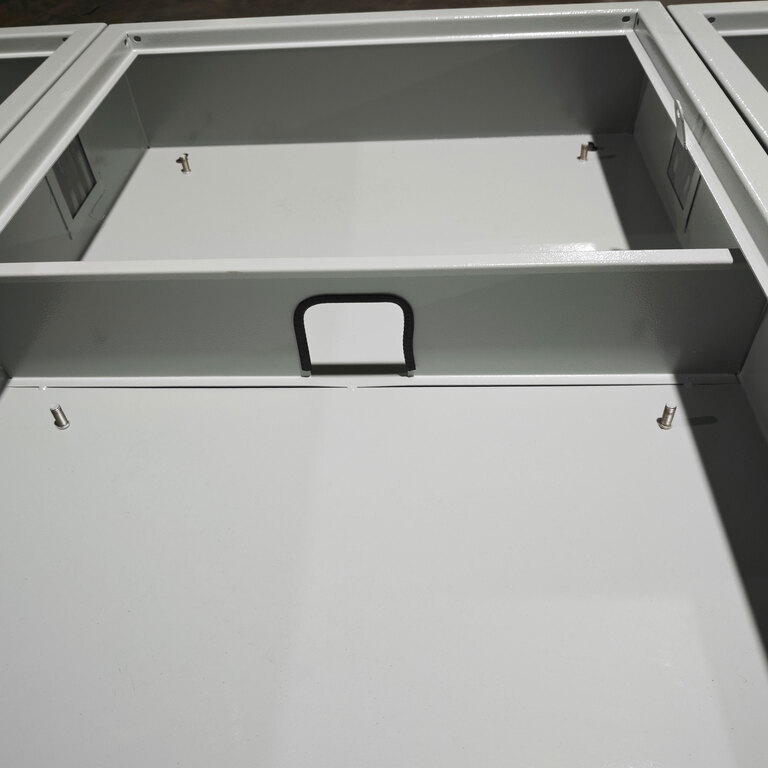

A segunda foto real abre a estrutura interna do gabinete, apresentando claramente o design central deste produto - a divisória de dupla camada e o sistema de pinos pré-instalado.

Placa divisória de metal integrada: eletricidade forte e fraca são separadas e a fiação é organizada

Uma placa divisória metálica integrada é instalada horizontalmente dentro da caixa, dividindo a cavidade interna em dois compartimentos de instalação independentes na parte superior e inferior. A divisória é soldada e fixada na estrutura da caixa, apresentando alta resistência, resistência à flexão e capacidade de suportar componentes elétricos mais pesados. O valor central desta estrutura reside em conseguir a separação entre eletricidade forte e fraca ou o arranjo hierárquico dos componentes:

Compartimento superior:Ele pode ser usado para instalar componentes de controle e sinalização, como instrumentos, luzes indicadoras, módulos PLC, blocos terminais, etc.

Compartimento inferior:É usado para organizar os componentes de potência do circuito principal, como disjuntores, contatores, relés térmicos e barramentos de cobre.

Os compartimentos superior e inferior são fisicamente isolados para evitar que a interferência eletromagnética gerada pela grande corrente no circuito principal afete a precisão do sinal do circuito de controle. Ao mesmo tempo, a interferência cruzada das linhas é significativamente reduzida e as linhas de distinção ficam claras à primeira vista durante a manutenção.

Passagem do fio: Os compartimentos superior e inferior estão interligados e nenhum enrolamento lateral é usado

Uma longa passagem de arame em forma de tira é aberta no meio da divisória. Os fios entre os compartimentos superior e inferior podem ser conectados diretamente através desta passagem sem a necessidade de contornar a lateral da caixa para fazer a fiação. Este projeto detalhado torna o caminho da fiação o mais curto e regular. As eletrocalhas podem ser alinhadas diretamente com as passagens de cabos para assentamento, aumentando simultaneamente a eficiência da montagem e o apelo estético.

Pinos fixos de aço inoxidável pré-instalados nos quatro cantos: eliminando a necessidade de perfuração e rosqueamento no local

Os pinos fixos de aço inoxidável são pré-soldados nos quatro cantos das seções superior e inferior do gabinete, um recurso importante de design que reduz significativamente o tempo geral de montagem. Em instalações de gabinete tradicionais, a montagem de componentes elétricos requer medição, posicionamento, perfuração e rosqueamento no local – processos que não apenas consomem tempo, mas também apresentam o risco de furos desalinhados, levando a instalações inseguras. Com os pinos pré-instalados, esse processo avança para a etapa de fabricação da chapa metálica. Ao receber o gabinete, os montadores podem fixar diretamente instrumentos, trilhos de disjuntores, placas traseiras de montagem, blocos terminais e outros componentes usando parafusos nos pinos pré-perfurados, eliminando a necessidade de qualquer usinagem no local.

Tomando como exemplo uma caixa de distribuição com 10 circuitos, o projeto de parafuso pré-instalado pode economizar aproximadamente 30 a 40 minutos de tempo de montagem. Em encomendas de engenharia em grande escala, as poupanças acumuladas em custos de mão-de-obra e de tempo são substanciais.

III. Corpo da porta e instalação: Conjunto completo, adequado para vários cenários de aplicação

O lado esquerdo da caixa é reservado para a instalação das dobradiças da porta, e combina com uma porta de caixa branca da mesma especificação. Na foto é possível observar que os painéis das portas do mesmo lote estão colocados na lateral, aguardando a montagem. O corpo da porta pode ser equipado com fechaduras e janelas de observação de acordo com a necessidade do cliente. Após o fechamento, pode obter proteção à prova de poeira e evitar que não profissionais cometam erros.

O método de instalação adota o tipo de parede exposta. A parte traseira da caixa é reservada com furos para pendurar, que podem ser fixados diretamente na parede sem suportes adicionais. Para cenários que exigem instalação no solo, um suporte de base também pode ser equipado opcionalmente.

4. Cenários típicos de aplicação

A estrutura de chapa metálica padronizada do invólucro da caixa de distribuição de metal separada por camada dupla e o sistema flexível de pinos pré-instalados tornam-no adequado para uma variedade de cenários internos de distribuição e controle de energia

Distribuição de energia predial: Caixas de distribuição de piso, caixas de controle de iluminação, interruptores principais e interruptores de ramificação estão dispostos respectivamente nos compartimentos superior e inferior.

Controle industrial:Gabinete de controle PLC, caixa de controle elétrico para correspondência de equipamentos. Os controladores e terminais são instalados no compartimento superior e os componentes de acionamento estão dispostos no compartimento inferior.

Laboratório e oficina limpa:A aparência do revestimento em pó branco está em harmonia com o ambiente interno, atendendo aos requisitos estéticos e à prova de poeira de cenários limpos.

Aquisição de engenharia em lote:A estrutura padronizada suporta produção em larga escala e entrega rápida, adequada para correspondência centralizada de projetos de construção em grande escala.

V. Da chapa metálica aos conjuntos completos: Simplifique seu processo de montagem com carcaças padronizadas

A Ouyue Electric está empenhada em fornecer aos clientes soluções de gabinetes elétricos mais eficientes e padronizadas nonível de fabricação de chapa metálica. Os gabinetes metálicos de compartimento duplo apresentam divisórias integradas, pinos de montagem pré-instalados e uma estrutura padronizada, oferecendo aos construtores de painéis e empreiteiros de engenharia produtos de gabinete que combinam resistência estrutural com facilidade de montagem.

Assim que os desenhos do produto forem confirmados, leva apenas 7 dias para concluir o produto acabado.Se você precisa de especificações padrão ou designs personalizados com base em seus desenhos,envie-nos seus requisitos técnicos,e forneceremos prontamente sugestões de soluções e amostra de programação de produção.
