Foi lançado o novo gabinete de distribuição de energia XL-21 da Ouyue Electric, e o primeiro lote é destinado à Coreia do Sul

I. Dividir estrutura superior e inferior

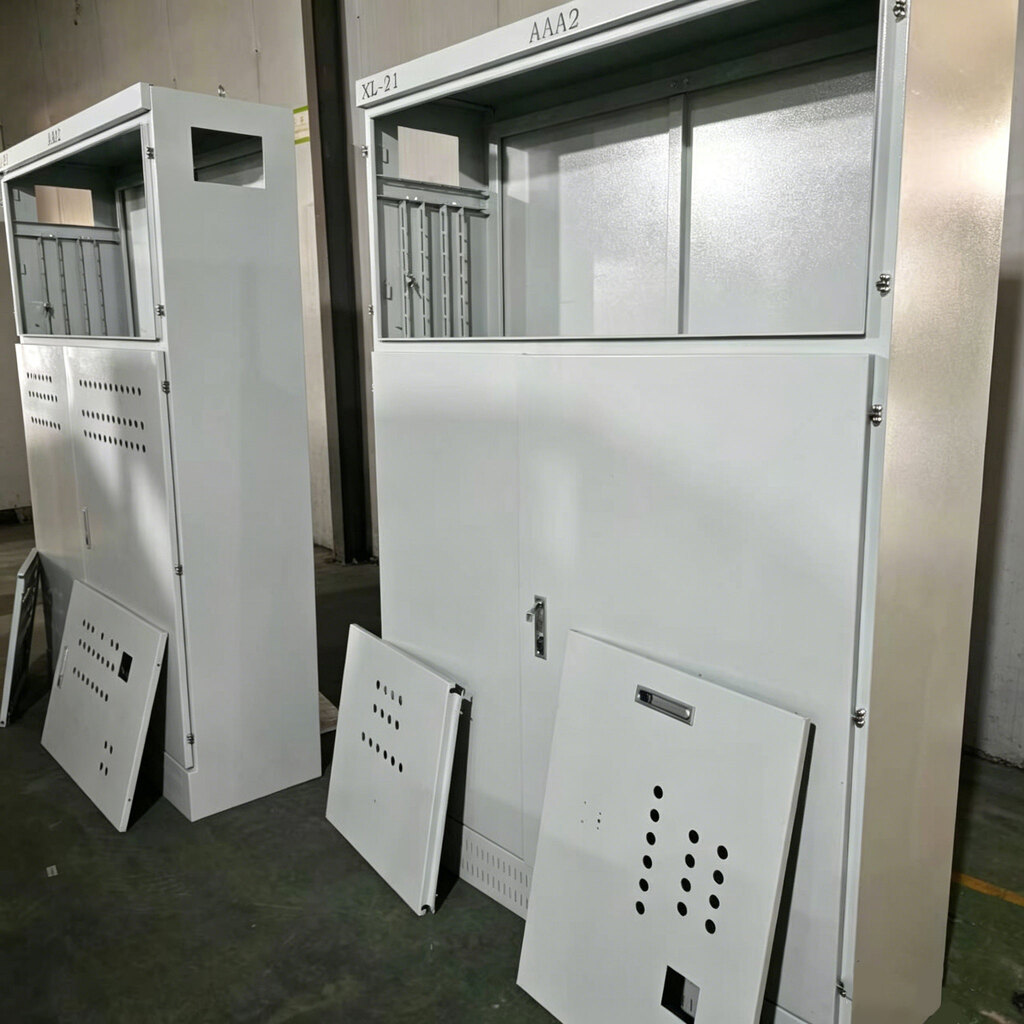

A primeira foto real mostra a aparência geral do gabinete de distribuição de energia XL-21. O gabinete adota um design de estrutura superior e inferior dividida, dividindo claramente as áreas funcionais em dois espaços independentes, superior e inferior.

Parte superior: área da janela de observação do instrumento

Uma posição de instalação de janela transparente é reservada na parte superior do gabinete para organizar amperímetros, voltímetros, luzes indicadoras, comutadores e outros componentes de medição e exibição. O pessoal de operação e manutenção não precisa abrir a porta do gabinete. Eles podem ler parâmetros elétricos e determinar o status operacional em tempo real através da janela, o que melhora muito a eficiência na inspeção diária e na detecção de falhas. A parte superior do gabinete é reservada para posições de identificação, que podem ser coladas com números de circuitos, placas de identificação de equipamentos ou etiquetas de advertência de segurança de acordo com a necessidade do cliente.

Parte inferior: Compartimento de operação do interruptor principal

O compartimento de operação do interruptor principal na parte inferior do gabinete está equipado com uma fechadura de porta independente. A superfície da porta do gabinete é equipada com vários conjuntos de orifícios redondos de dissipação de calor, que formam canais de ar de convecção frontal e traseiro com a placa traseira de dissipação de calor da mesma especificação na parte traseira do gabinete. Ao mesmo tempo que garante a ventilação e a dissipação de calor, o diâmetro dos furos redondos é controlado no ponto de equilíbrio entre a prevenção de poeira e a dissipação de calor, reduzindo a entrada de poeira. A porta do armazém está equipada com uma fechadura mecânica dedicada para evitar que pessoal não autorizado a opere incorretamente e atender aos requisitos de gestão de segurança elétrica das instalações industriais.

II. sistema de instalação interno ajustável: um conjunto de gabinete é compatível com vários esquemas de distribuição de energia

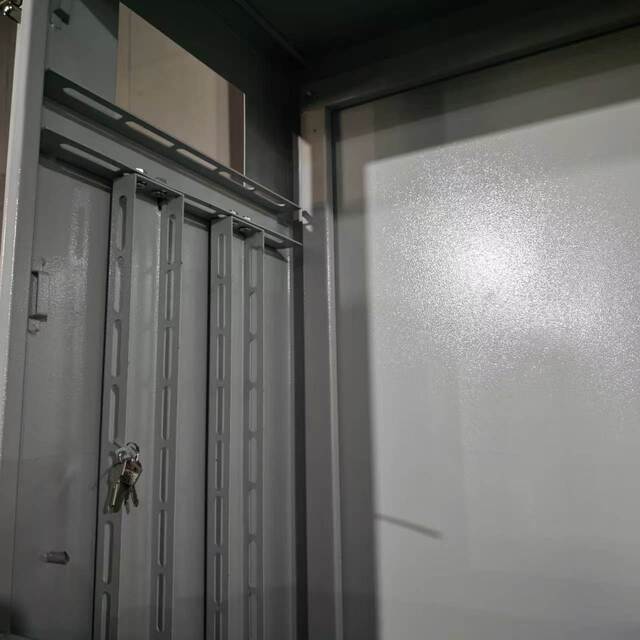

A segunda foto real concentra-se nos detalhes estruturais internos do gabinete de distribuição de energia XL-21, mostrando a característica de design mais importante deste produto - o sistema de instalação totalmente ajustável.

Pré-instale vários conjuntos de colunas de instalação ajustáveis

O interior do gabinete é pré-instalado com múltiplas colunas de instalação longitudinais, cada uma com furos longos. Os trilhos guia de instalação e as placas de instalação podem ser ajustados livremente em altura para cima e para baixo ao longo das colunas. Isso significa que o mesmo gabinete pode ser adaptado de forma flexível a diferentes especificações de disjuntores em caixa moldada, contatores CA, relés térmicos e barramentos de cobre de acordo com o plano real de distribuição de energia. Quer se trate de um interruptor principal de 200A ou 630A, e quer seja uma configuração multi-loop ou poucos loops, as posições de instalação podem ser organizadas conforme necessário, sem a necessidade de substituir o gabinete.

Os compartimentos do armazém são independentes e a eletricidade forte e fraca são separadas

A área do instrumento e o compartimento do interruptor principal são separados por divisórias metálicas para obter fiação separada para eletricidade forte e fraca. Este projeto tem dois significados significativos: Em primeiro lugar, a interferência eletromagnética gerada pela grande corrente no circuito principal é isolada no compartimento inferior e não afetará a precisão da medição dos instrumentos e das linhas de sinal no compartimento superior. Em segundo lugar, ao inspecionar o interruptor principal, mantenha o circuito superior do instrumento isolado para reduzir o risco de toque acidental. A placa divisória reserva orifícios para passagem dos fios e aberturas protetoras de borracha são fornecidas nos pontos de passagem dos cabos para evitar que a camada de isolamento seja cortada.

III. Placa de aço laminada a frio + revestimento eletrostático em pó: Fornece proteção de longo prazo para distribuição de energia interna

O gabinete de distribuição de energia XL-21 é construído em aço laminado a frio de alta qualidade, formado por corte a laser integrado e dobra CNC, com cantos montados por meio de conexões aparafusadas. Em comparação com estruturas totalmente soldadas, o conjunto aparafusado garante a integridade estrutural ao mesmo tempo que oferece maior comodidade para desmontagem, manutenção e substituição ou atualização de componentes internos.

A superfície do gabinete é tratada com pintura eletrostática a pó, apresentando acabamento cinza-branco fosco. Em comparação com a pulverização de tinta tradicional, o revestimento eletrostático em pó oferece adesão mais forte e resistência superior ao impacto e à corrosão. Em ambientes industriais internos – como oficinas, fábricas e subestações – ele permanece durável durante o uso a longo prazo, sem lascar ou enferrujar. O revestimento cinza-branco fosco proporciona uma estética limpa e moderna que complementa o design padronizado de salas de distribuição em vários ambientes industriais.

Cada gabinete é equipado de série com um painel traseiro com orifícios de ventilação, alinhados com os orifícios de ventilação circulares da porta para criar um canal de convecção de ar natural. A porta está equipada com uma fechadura mecânica dedicada e as chaves são geridas centralmente para garantir que apenas eletricistas autorizados possam aceder ao compartimento do interruptor principal, evitando a entrada não autorizada.

4. Exportar para a Coreia do Sul: Compatível com padrões de distribuição de energia industrial no exterior

Este lote de gabinetes de distribuição de energia XL-21 foi customizado para um cliente coreano, com adaptação do nível de tensão, seleção de especificações de barramentos e dimensões do gabinete ajustadas de acordo com os requisitos técnicos do cliente. O mercado sul-coreano de distribuição de energia industrial impõe duas demandas principais aos equipamentos: primeiro, isolamento padronizado de zonas de alta e baixa tensão; segundo, compatibilidade na instalação interna de gabinetes – as linhas de produção de fábrica frequentemente exigem ajustes nas configurações do circuito de energia com base nas mudanças nas tarefas de produção, e um sistema de montagem ajustável atende com precisão a esse requisito flexível.

Da China à Coreia do Sul, a rota marítima de frete é curta e o desembaraço aduaneiro é altamente eficiente. A Ouyue Electric fornece embalagens de exportação padrão adaptadas para o mercado coreano: caixas de madeira fumigadas com forros de amortecimento de filme bolha personalizados e compartimentos separados para gabinetes e acessórios para garantir a segurança do produto durante o transporte marítimo e o trânsito terrestre.

V. Personalize sua solução de distribuição de energia a partir do XL-21

OArmário de distribuição de energia XL-21é a mais recente conquista da Ouyue Electric na área de distribuição de energia industrial. Do sistema de instalação ajustável à estrutura do armazém dividido, do processo de revestimento em pó de chapa de aço laminada a frio até a conveniência da montagem e manutenção dos parafusos, cada projeto é orientado para os cenários reais de uso.

Leva apenas 7 dias para produzir o produto acabado após a confirmação dos desenhos do produto. Se você precisa de configuração padrão ou personalização detalhada de acordo com os desenhos do projeto, convidamos você a enviar seus requisitos técnicos. Forneceremos sugestões de soluções e agendamento de amostras.
