Correspondência de energia na costa do cais: Em ambientes com alta névoa salina e alta umidade, onde está o limite anticorrosivo das caixas de distribuição de aço inoxidável?

I. Por que é necessária uma caixa de distribuição dedicada para energia em terra no cais?

A electrificação dos portos globais está a acelerar. De acordo com dados da Organização Marítima Internacional (IMO), mais de 140 portos em todo o mundo implantaram instalações de energia em terra. No entanto, o ambiente no cais é realmente muito severo para os contentores metálicos.

A concentração de névoa salina é 50 a 100 vezes maior que nas áreas interiores:o bater das ondas e o sopro da brisa do mar enchem o ar com minúsculas gotículas de água contendo sal. A norma ISO 9223 define áreas costeiras como ambientes corrosivos de grau C4-C5. No entanto, devido à sua proximidade directa com o mar, o grau de corrosão real dos berços de atracação atinge frequentemente o grau CX mais elevado.

Alta umidade periódica e respingos causados ​​pelas marés:Quando a maré sobe, o nível do mar sobe e o fundo da caixa pode ser salpicado pela água do mar ou mesmo temporariamente submerso. Depois que a maré baixa, o sal restante cristaliza na superfície, corroendo ainda mais.

Os gases de escape dos navios industriais são sobrepostos:O escapamento do motor diesel dos navios atracados contém dióxido de enxofre e óxidos de nitrogênio. Quando combinado com o sal marinho, forma uma névoa salina ácida, que é muito mais corrosiva do que a atmosfera marinha comum.

Em tal ambiente, mesmo que as caixas de distribuição de ferro tradicionais tenham sido submetidas a tratamento de revestimento em pó, problemas como ferrugem e bolhas, ferrugem no fundo e ferrugem e gripagem nas dobradiças ocorrem frequentemente dentro de 12 a 18 meses.

O operador do terminal tem de substituir frequentemente os contentores, o que não só aumenta os custos de operação e manutenção, mas também afecta a disponibilidade contínua do sistema de energia em terra. O desligamento da energia em terra significa que as embarcações atracadas só poderão acionar motores auxiliares para geração de energia, contrariando diretamente a intenção original de redução de emissões.

II. A diferença essencial entre 316L e 304: Por que os materiais de energia em terra nas docas devem ser atualizados?

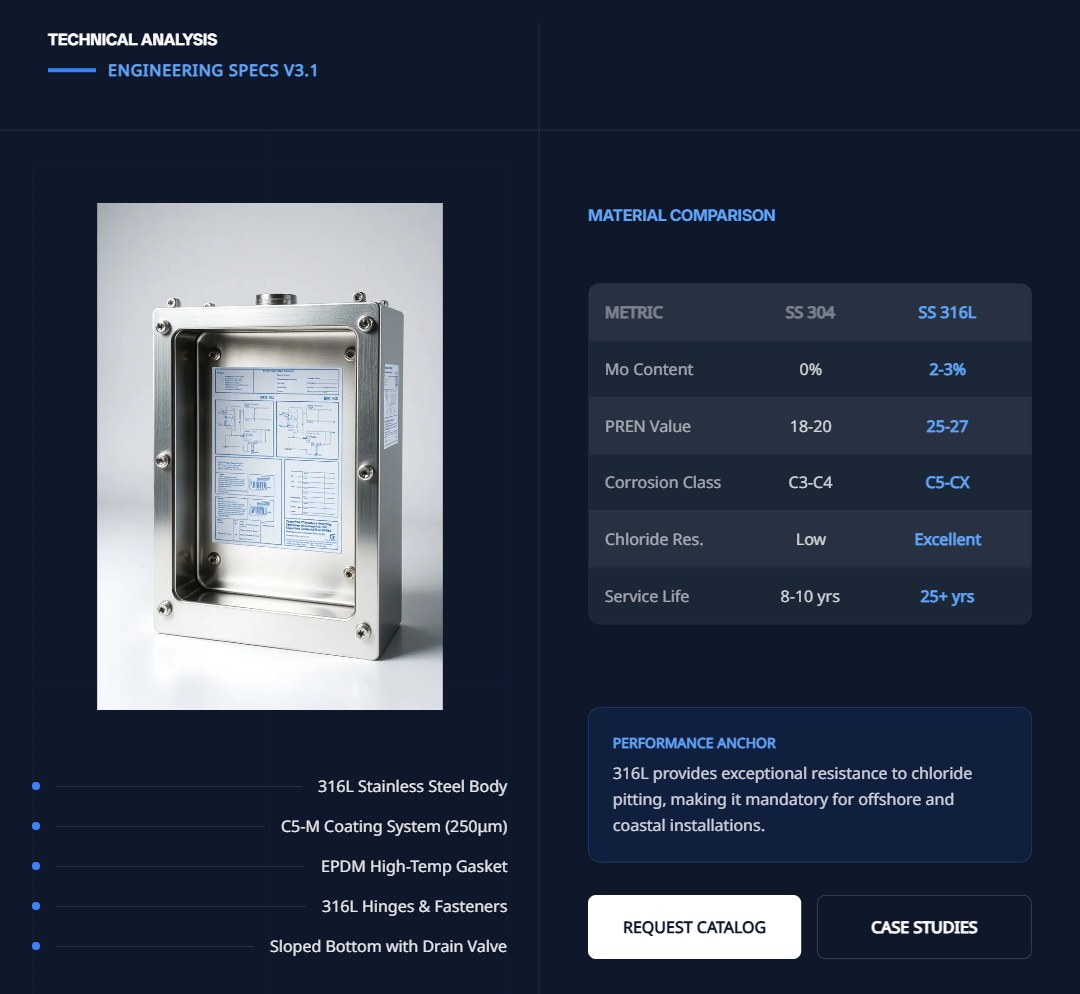

Muitos compradores perguntam: as caixas de distribuição de aço inoxidável 304 funcionam bem em cenários externos em geral. Por que eles precisam ser atualizados quando chegam ao cais? A resposta está na composição química de dois tipos de aço inoxidável:

O molibdênio é a chave: 2-3% de molibdênio adicionado ao 316L pode aumentar significativamente a estabilidade do filme de passivação na superfície do aço inoxidável, tornando-o menos provável de ser perfurado sob a erosão de íons cloreto - esta é precisamente a base central para a seleção do 316L pela energia costeira nas docas.

Pesquisas da indústria mostram que o equivalente à corrosão por pite (valor PREN) do aço inoxidável 316L em ambientes contendo cloreto atinge 25-27, o que é mais de 35% superior ao 18-20 do aço inoxidável 304.

III. Revestimento anticorrosivo para serviços pesados ​​C5-M: Adicionando outra camada de "seguro" à superfície do aço inoxidável

Existe um mal-entendido comum na indústria: o aço inoxidável já é resistente à corrosão, então por que ainda precisamos aplicar revestimento? Na verdade, em um ambiente de cais de nível CX, mesmo o aço inoxidável 316L, quando exposto a forte névoa salina ácida e respingos de água do mar por um longo período, pode sofrer corrosão por picada e corrosão em fendas em sua superfície.

A aplicação de um revestimento anticorrosivo resistente C5-M na superfície do 316L para formar uma proteção dupla de "substrato de aço inoxidável + isolamento de revestimento" é a melhor prática da indústria para alcançar uma vida útil livre de manutenção de mais de 15 anos.

Para os cenários de energia em terra nas docas, a Ouyue Electric adota os seguintes processos de revestimento:

4. Detalhes estruturais anticorrosivos: Três partes principais que são facilmente esquecidas

Detalhe Um: Tratamento de cordões de solda

Mesmo se for usado aço inoxidável 316L com baixo teor de carbono, a superfície da solda ainda pode desenvolver uma zona fraca e pobre em cromo devido à oxidação da soldagem. Ouyue Electric realiza dois processos de tratamento pós-soldagem: Em primeiro lugar, lava com ácido e passiva a costura de solda para remover a escória de soldagem e a cor do óxido e restaura o filme de passivação da superfície. Em seguida, realize o jato de areia local e a pintura de retoque para garantir que o grau anticorrosivo da área de solda seja consistente com o do material de base.

Detalhe dois: A correspondência do material da dobradiça e do fixador

Usar dobradiças ou parafusos de material 304 em todos os contêineres 316L é uma armadilha comum em projetos de cais. A corrosão galvânica ocorre entre diferentes materiais em um ambiente de névoa salina - 304 peças atuam como ânodos para acelerar a corrosão, levando eventualmente à ferrugem das dobradiças ou à quebra dos parafusos. A Ouyue Electric insiste que todos os corpos da caixa, dobradiças, travas e fechos sejam feitos de aço inoxidável 316L para eliminar o risco de corrosão galvânica.

Detalhe três: O design de "anti-acumulação de água" da estrutura inferior

Se respingos de água do mar e condensação se acumularem no fundo do tanque, isso causará corrosão em fendas de longo prazo. Adotamos os três designs a seguir:

• O fundo é projetado com uma estrutura inclinada em forma de V para garantir que a água convirja para os orifícios de drenagem sob o efeito da gravidade.
• Equipado com bujão de drenagem em aço inoxidável 316L, pode ser limpo regularmente.
• Todas as soldas inferiores são soldas completas contínuas para evitar que as lacunas formadas pela soldagem a ponto se tornem a origem da corrosão.

V. Inicie seu projeto de energia no cais personalizado com plantas

Esteja você envolvido na transformação de energia em terra de portos costeiros domésticos ou no fornecimento de instalações de distribuição de energia para projetos portuários no Sudeste Asiático, no Oriente Médio e na Europa, a Ouyue Electric pode oferecer uma gama completa de serviços personalizados, desde a seleção de materiais (316L/304), revestimento C5-M até suporte à certificação CE/IP65.

Leva apenas 7 dias para produzir o produto acabado após a confirmação dos desenhos do produto. Bem-vindo ao enviar seus requisitos técnicos ou especificações de caixa para o projeto do cais. Forneceremos a você uma solução completa, incluindo avaliação do grau anticorrosivo, recomendação de materiais e agendamento rápido de amostras. Com caixas de distribuição de aço inoxidável que podem suportar testes de névoa salina, salvaguardaremos a operação estável do seu equipamento de energia em terra.
